NEW WAYS TO DETECT CALL FOR NEW WAYS TO HIDE T H E E Y E S O F T H E E N E M Y H A V E C H
מדריכים / מצגת מלאה
דרכים לגילוי רחפנים
מצגת מקור שהומרה לעמוד מדריך: כל שקופית מוצגת באתר ברצף, קובצי הווידאו שחולצו מהמצגת מופיעים מתחת לשקופיות הרלוונטיות, והקובץ המלא זמין להורדה כ-PPTX או PDF.
52 שקופיות
כל השקופיות יוצאו מה-PPTX ומוצגות כאן כתמונות מקומיות.
18 סרטונים
קובצי הווידאו חולצו מהמצגת ומופיעים מתחת לשקופיות שבהן הם נמצאו.
PPTX + PDF
קובץ המקור והמרת PDF זמינים להורדה ישירה.
ניווט מהיר
קפיצה לשקופיות

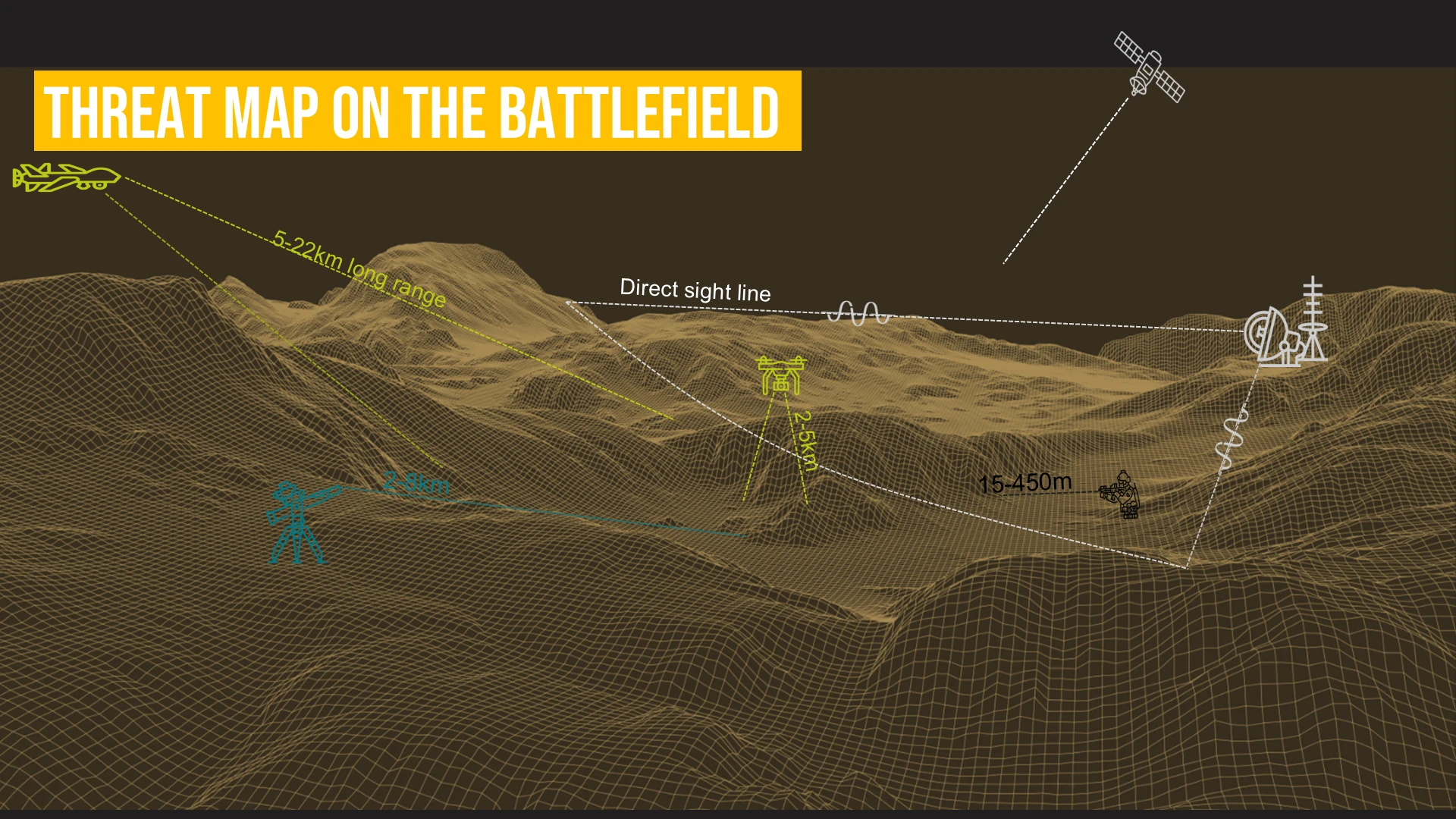

5-22km long range 15-450m Direct sight line 2-8km 2-5km Threat Map on the Battlefield

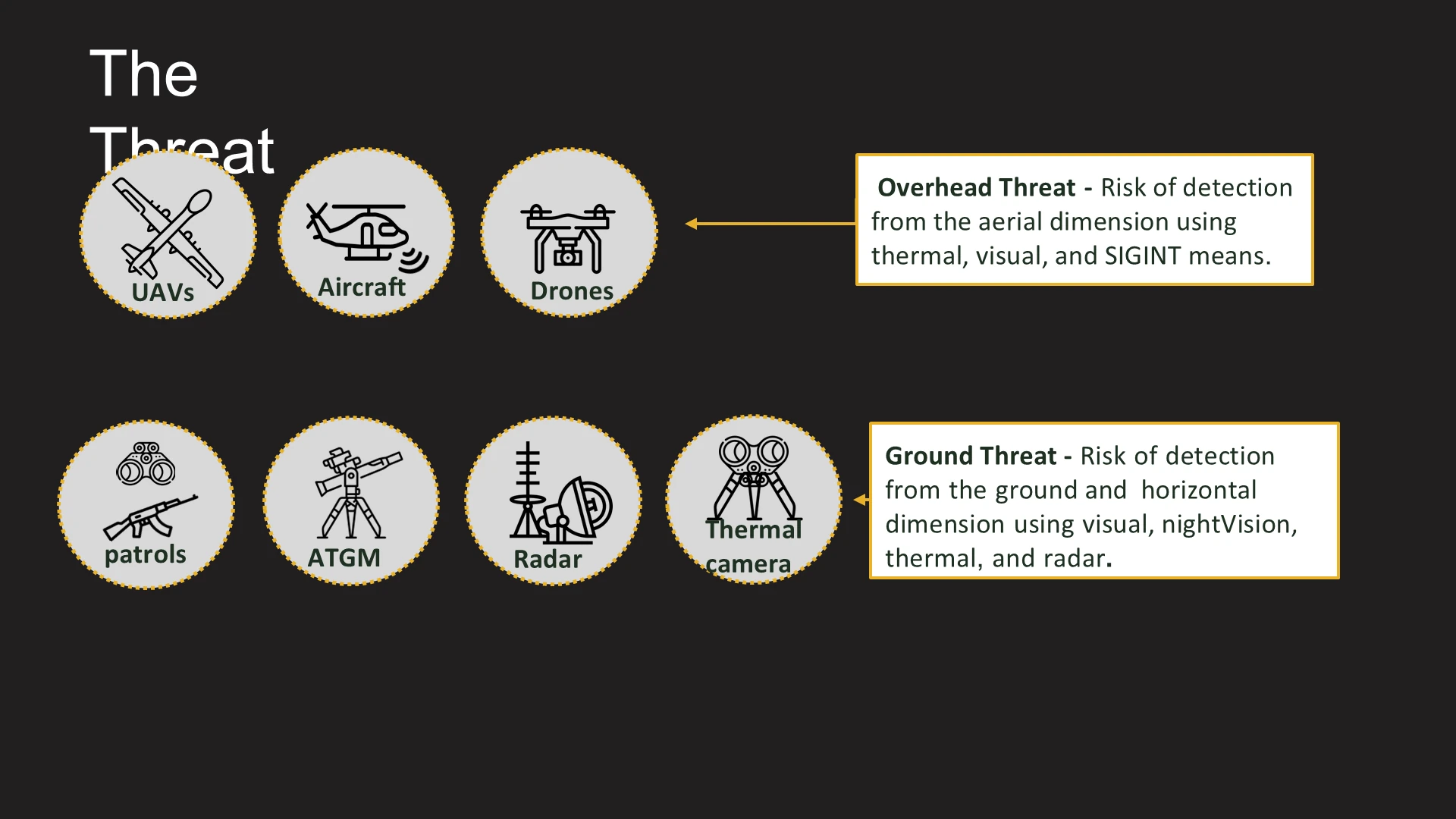

The Threat Overhead Threat - Risk of detection from the aerial dimension using thermal, vi

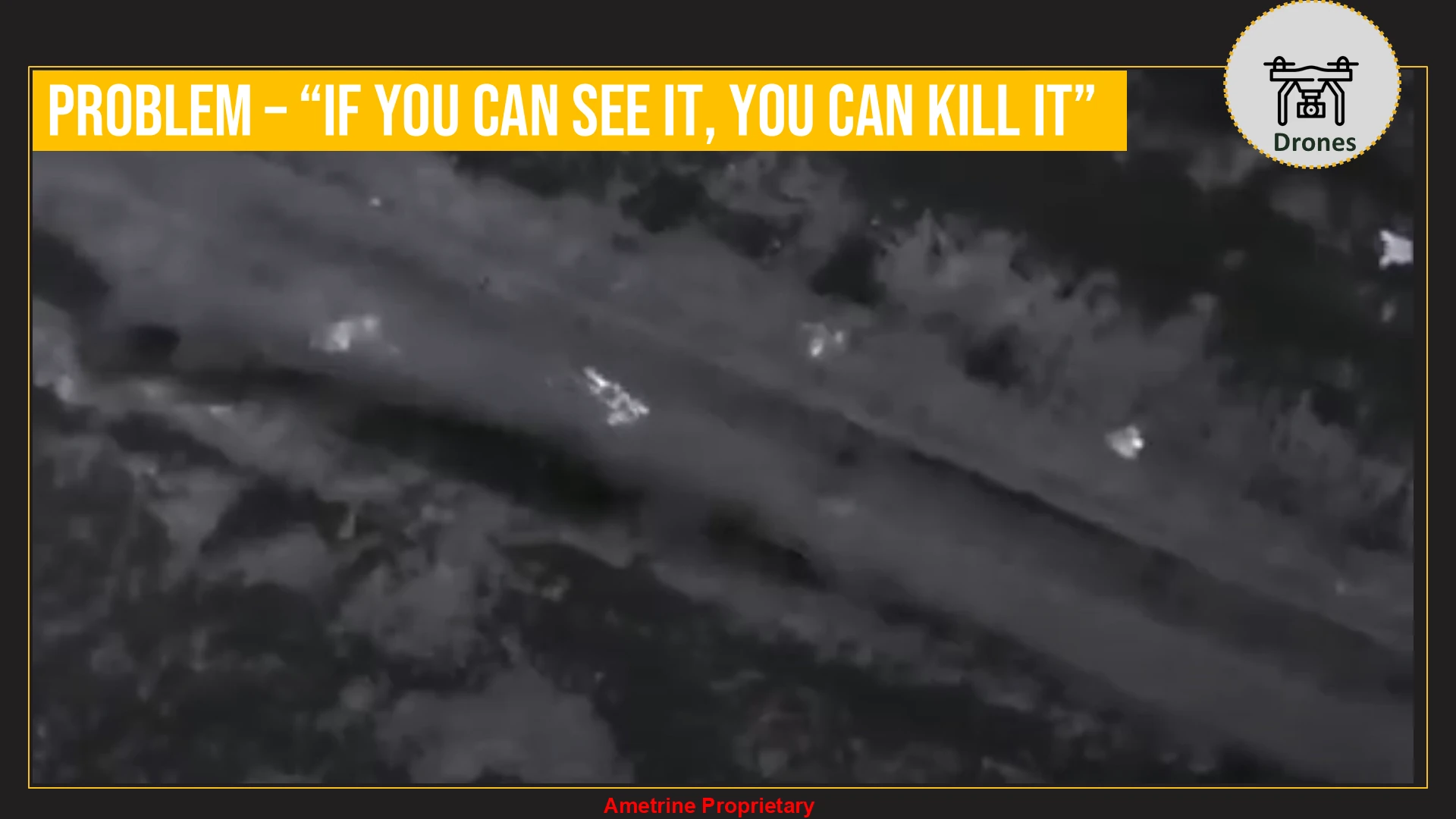

Ametrine Proprietary Drone s Problem – “If You Can See It, You Can Kill It”
סרטונים בשקופית
Ametrine Proprietary Drone s Problem – “If You Can See It, You Can Kill It”
סרטונים בשקופית

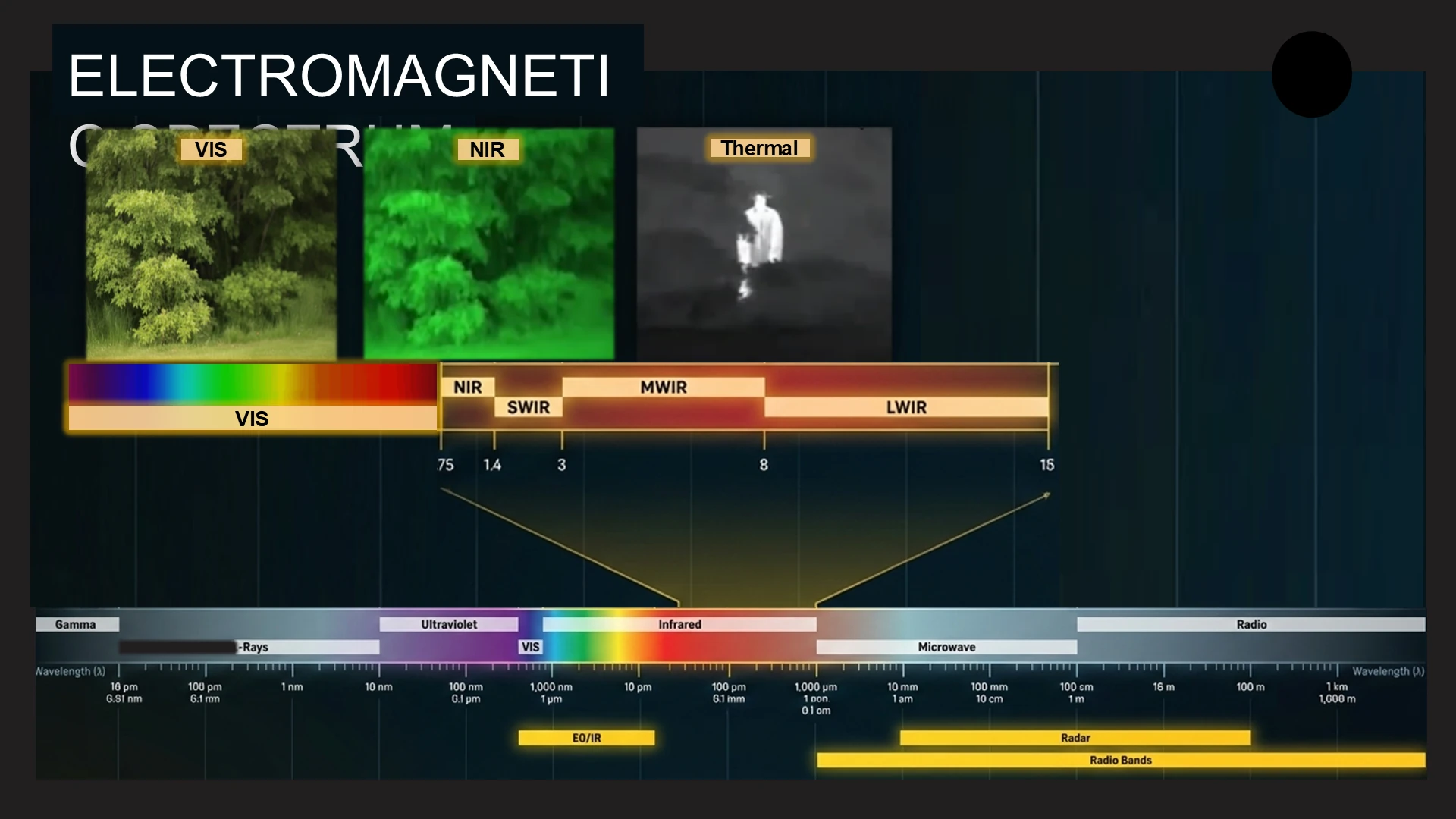

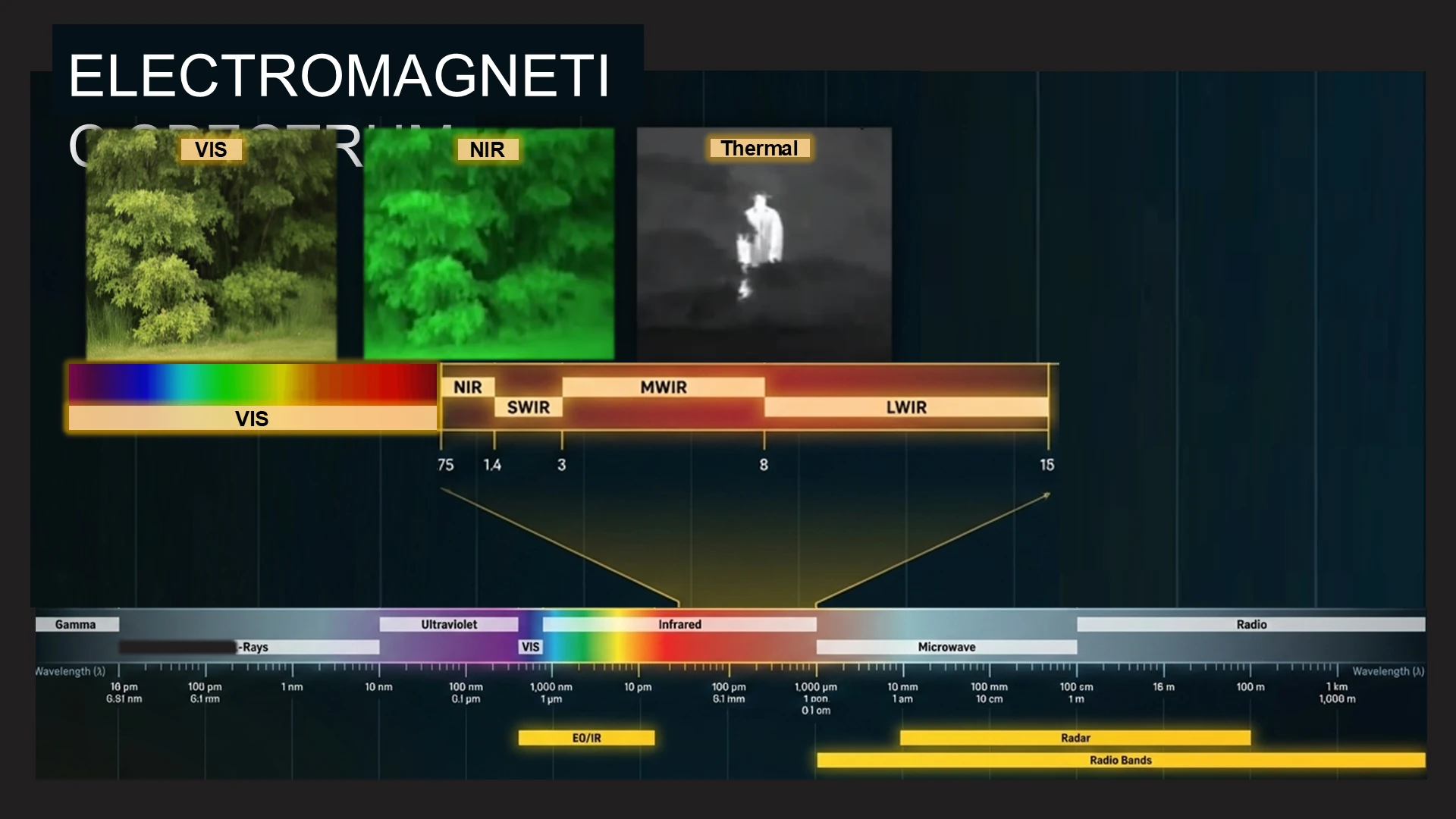

ELECTROMAGNETIC SPECTRUM VIS VIS NIR Thermal

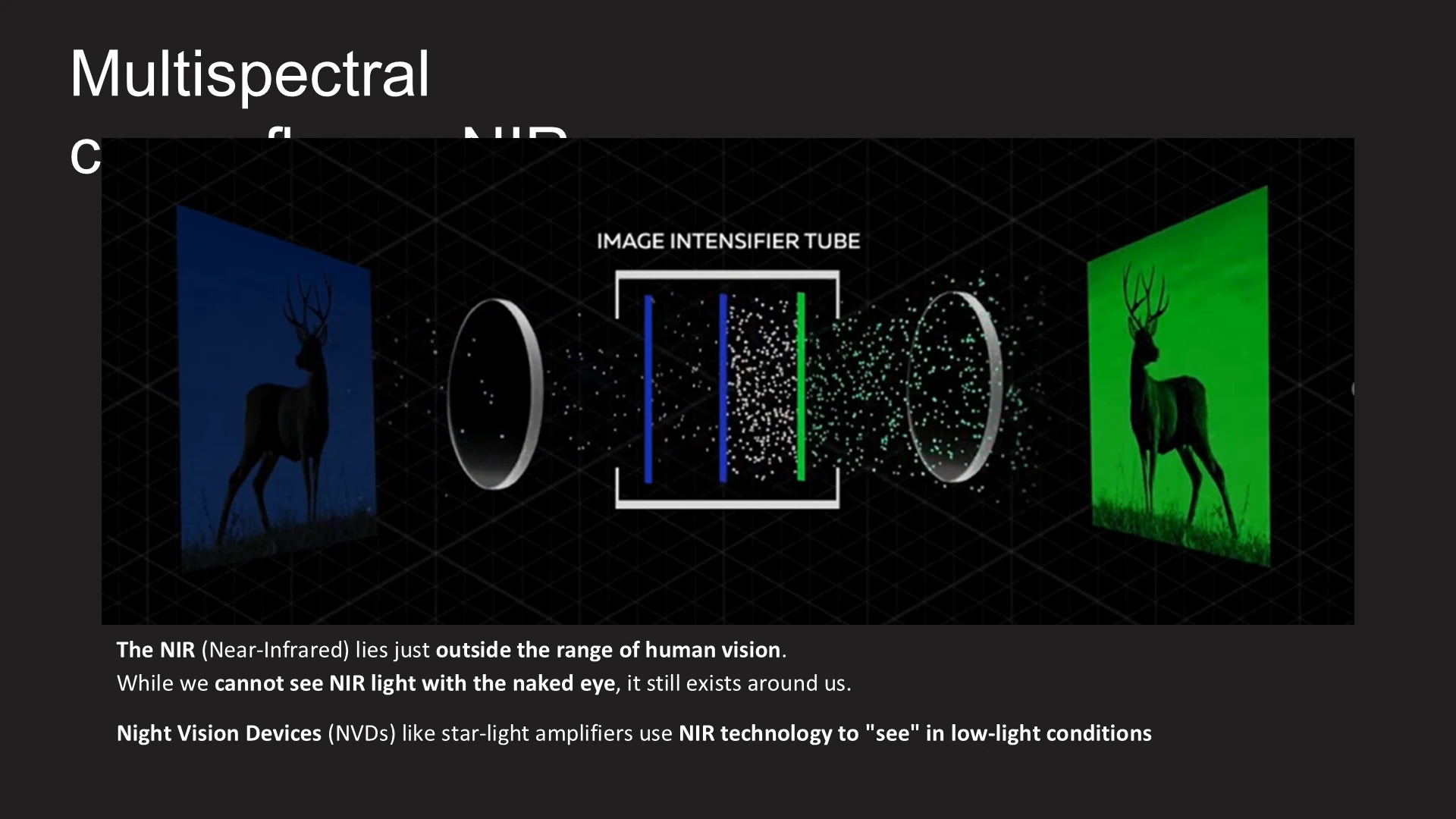

Multispectral camouflage - NIR The NIR (Near-Infrared) lies just outside the range of huma
ELECTROMAGNETIC SPECTRUM VIS VIS NIR Thermal
The differences between Night-Vision to thermal
סרטונים בשקופית
Multispectral camouflage - Thermal
סרטונים בשקופית

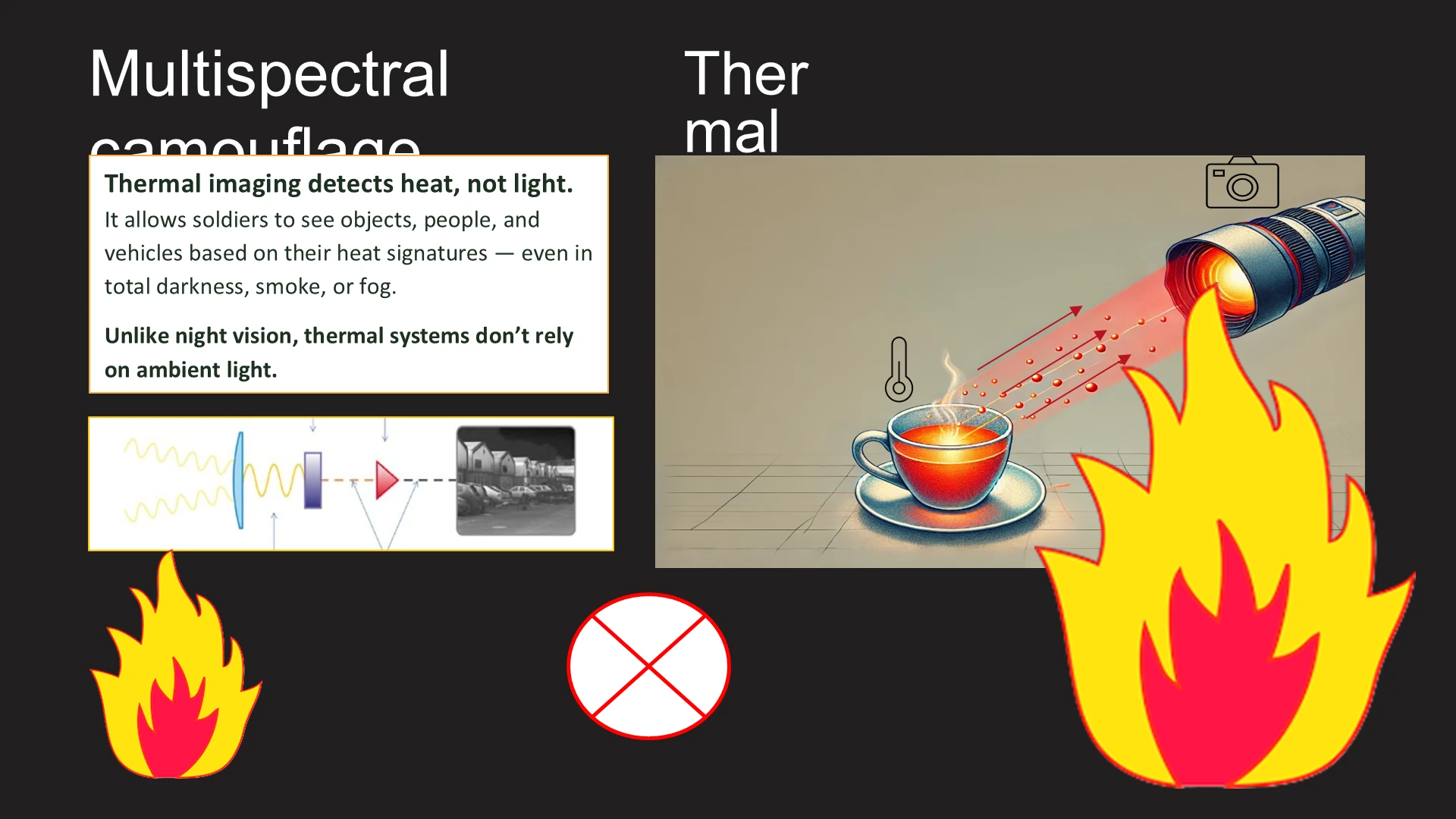

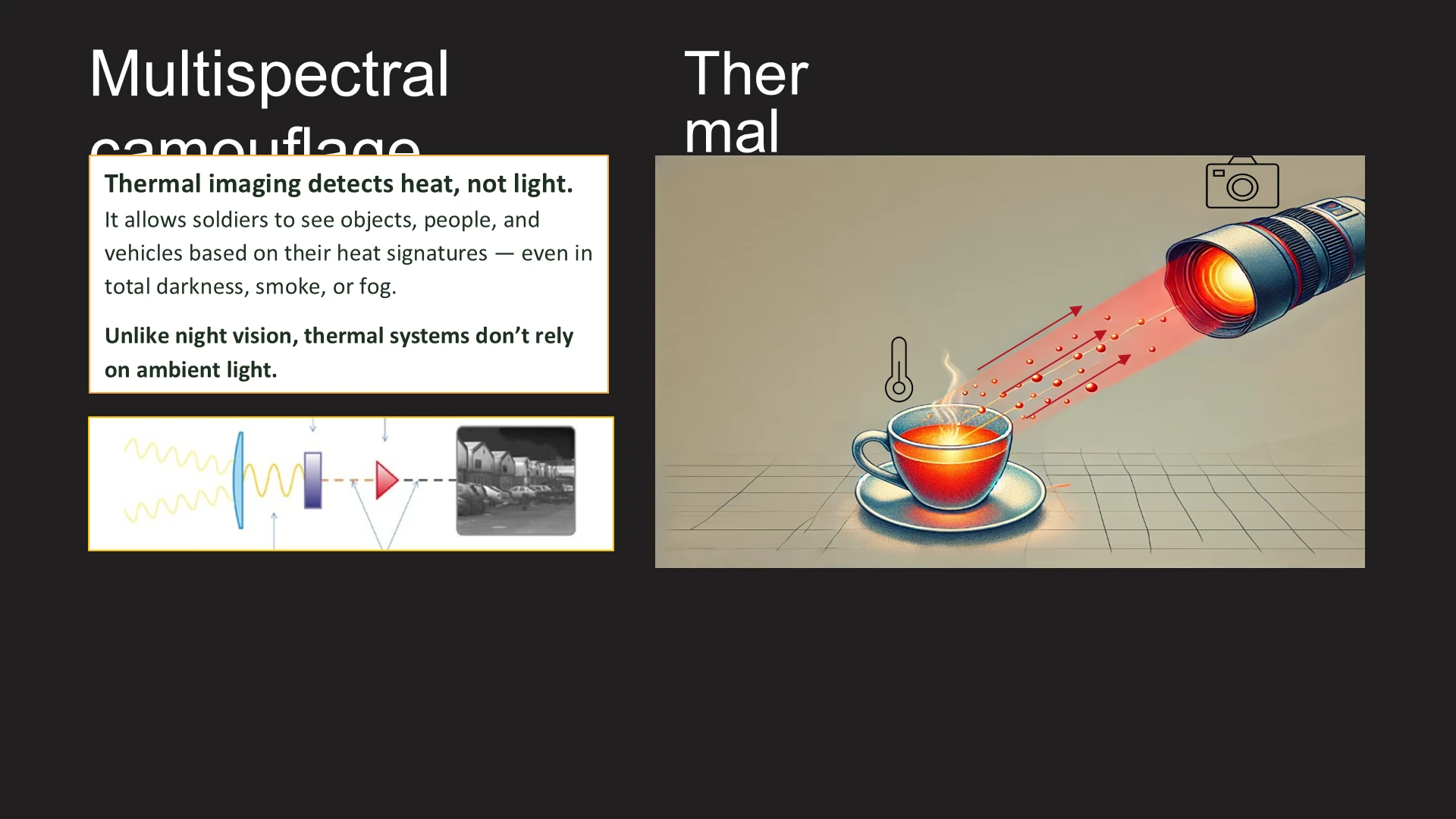

Multispectral camouflage Thermal Thermal imaging detects heat, not light. It allows soldie
Multispectral camouflage Thermal Thermal imaging detects heat, not light. It allows soldie

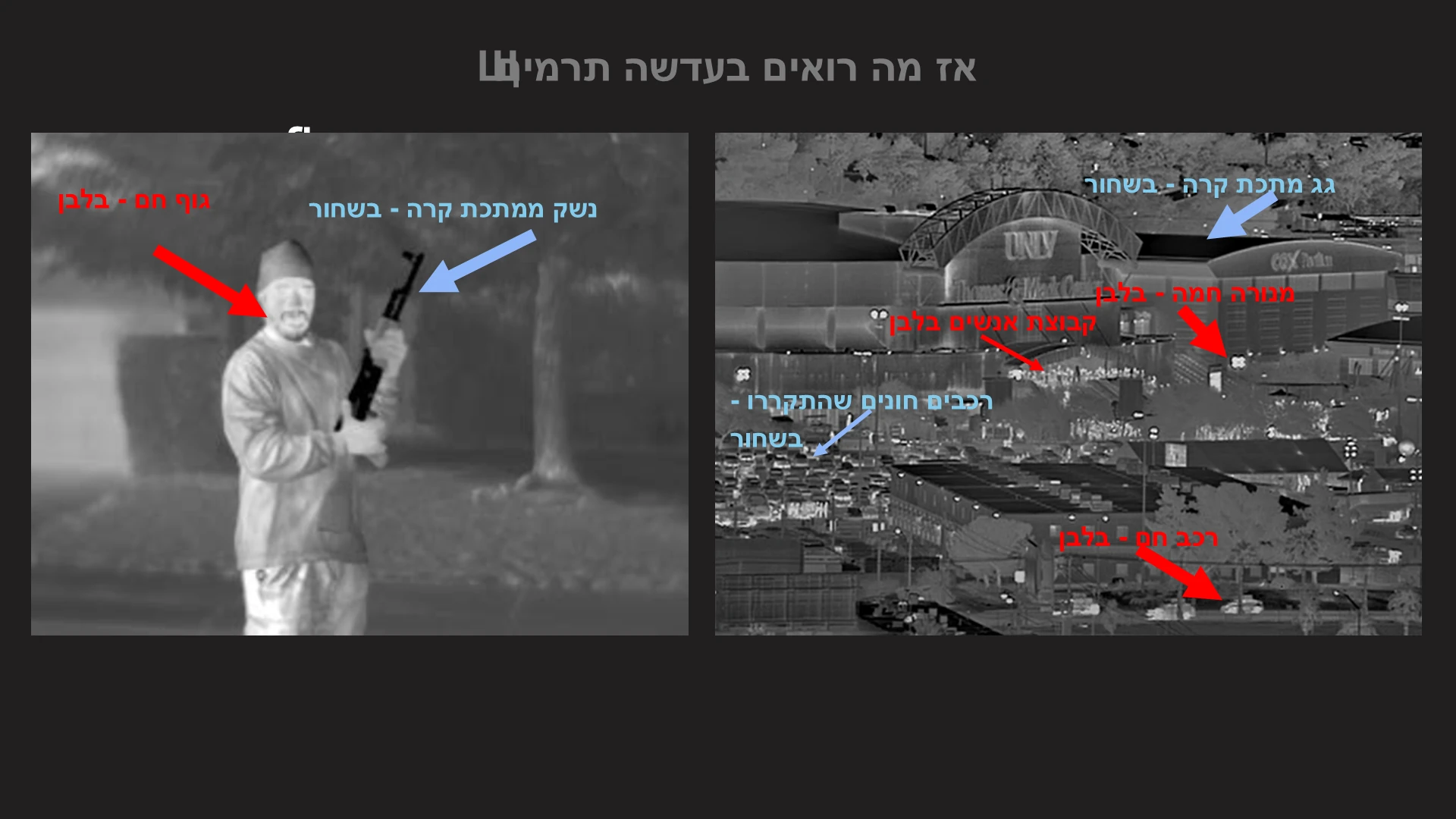

Multispectral camouflage אז מה רואים בעדשה תרמית? גוף חם - בלבן נשק ממתכת קרה - בשחור גג מ

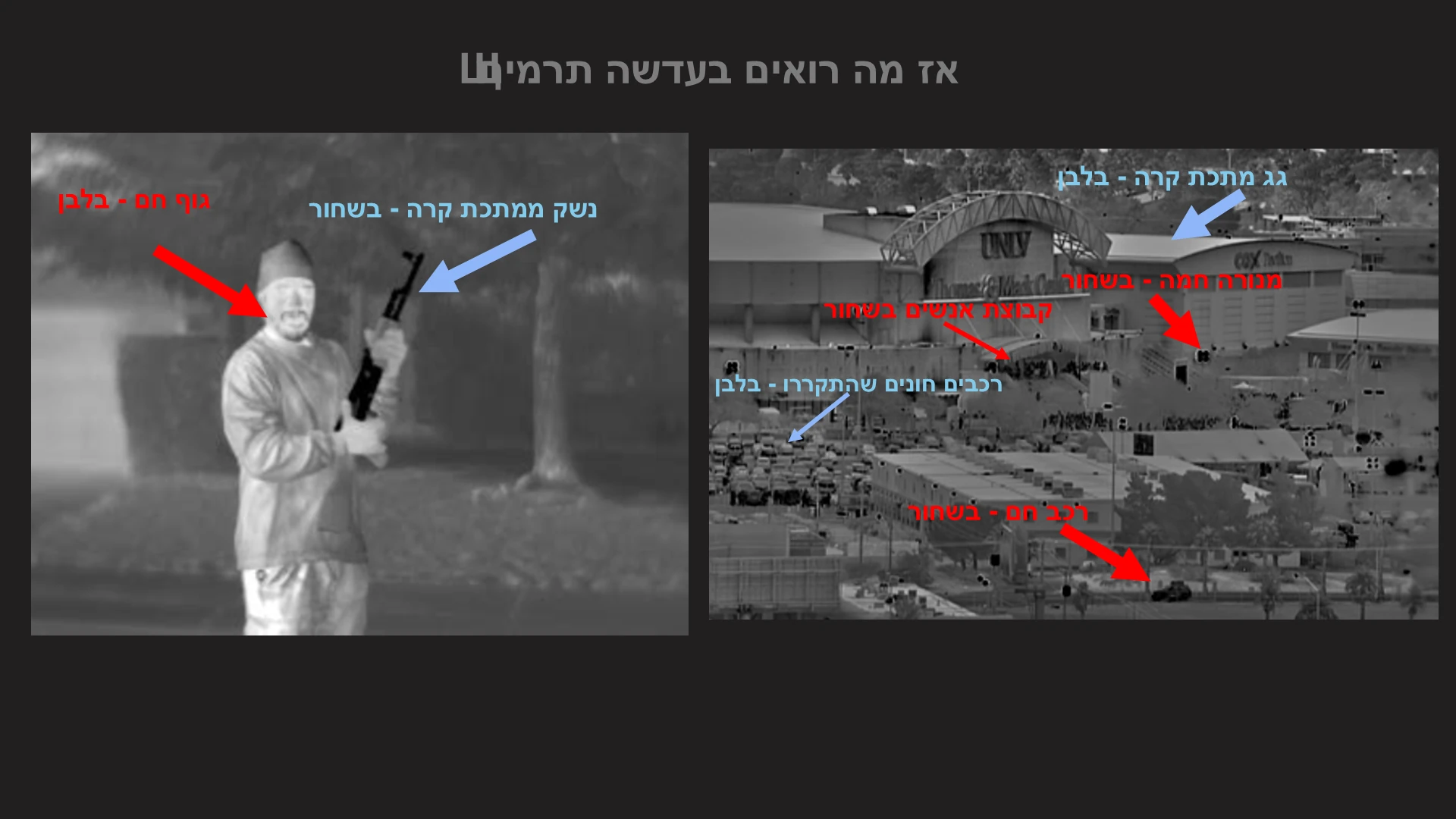

אז מה רואים בעדשה תרמית? גוף חם - בלבן נשק ממתכת קרה - בשחור רכב חם - בשחור מנורה חמה - בש

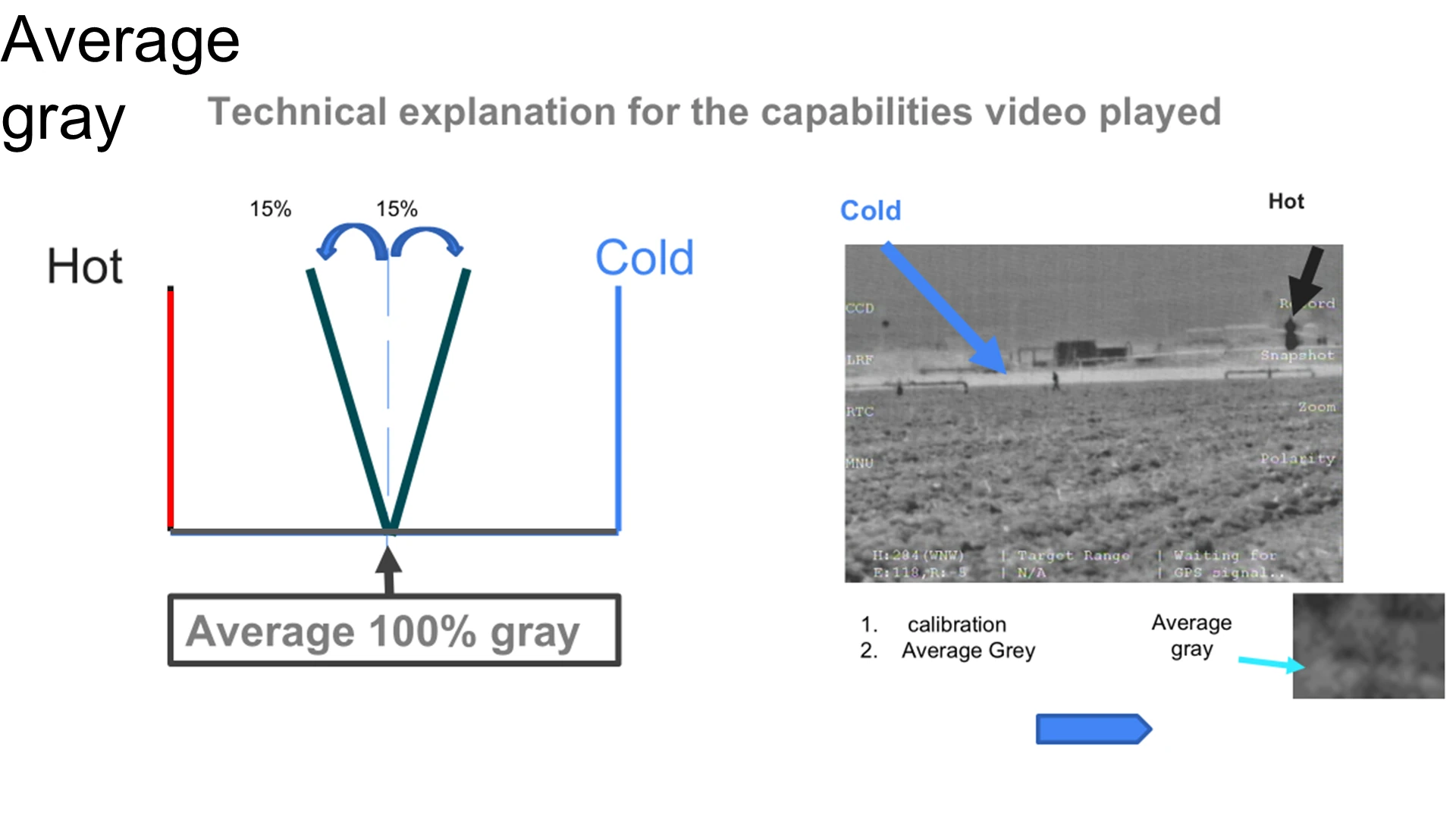

Average gray

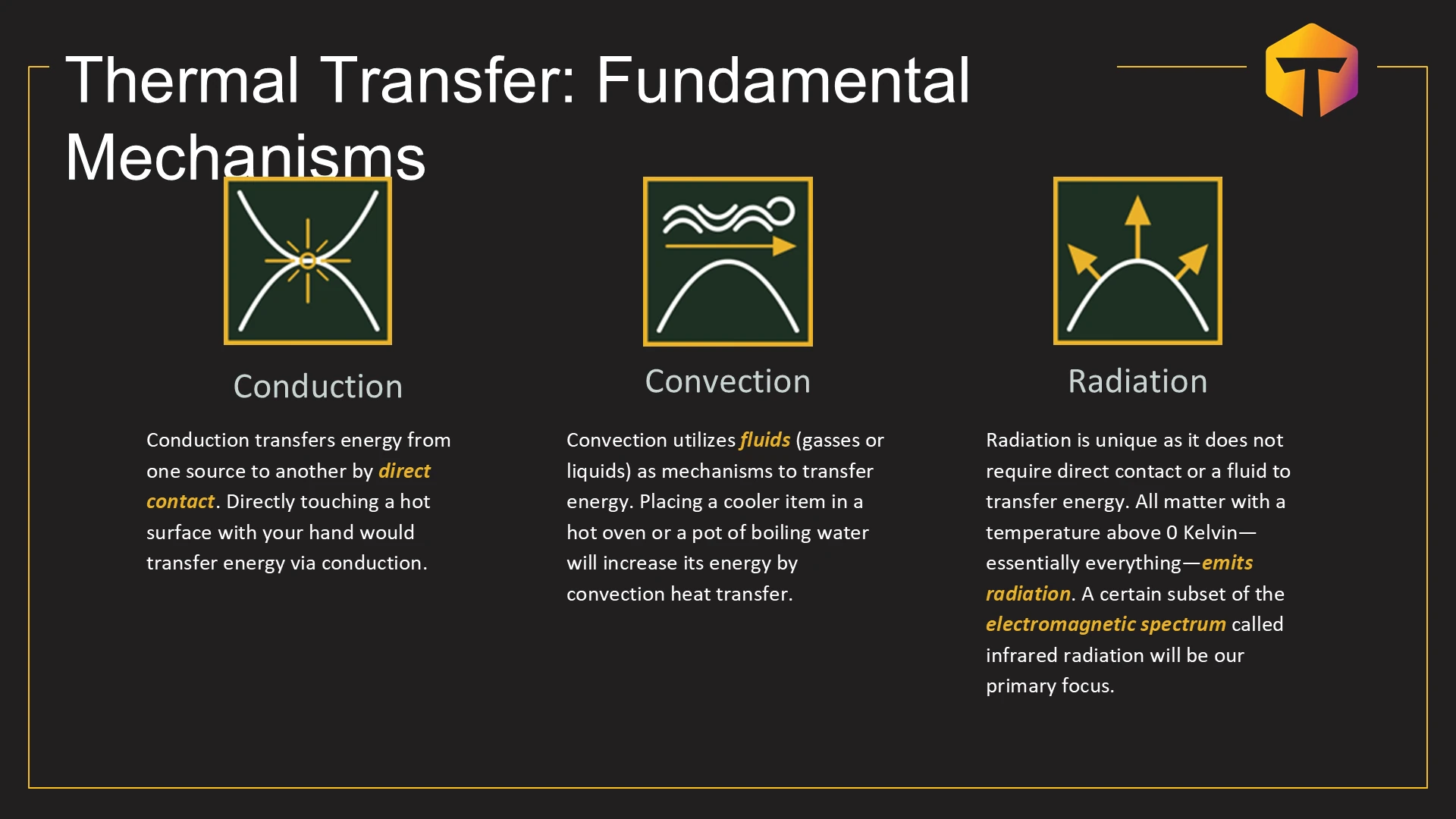

T hermal Transfer : Fundamental Mechanisms Conduction transfers energy from one source to
Condaction failure
סרטונים בשקופית
T hermal Transfer : Fundamental Mechanisms Conduction transfers energy from one source to

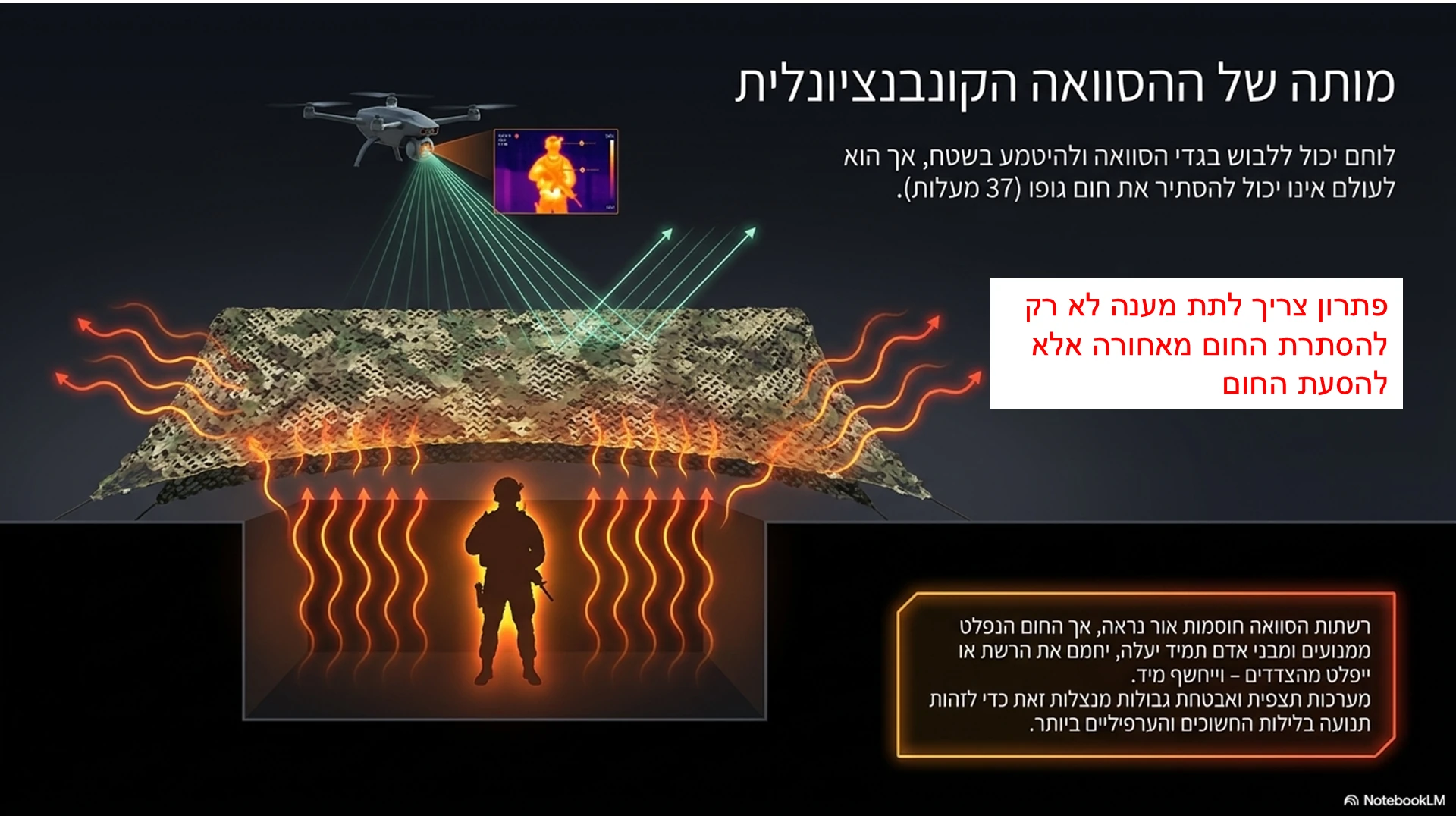

פתרון צריך לתת מענה לא רק להסתרת החום מאחורה אלא להסעת החום

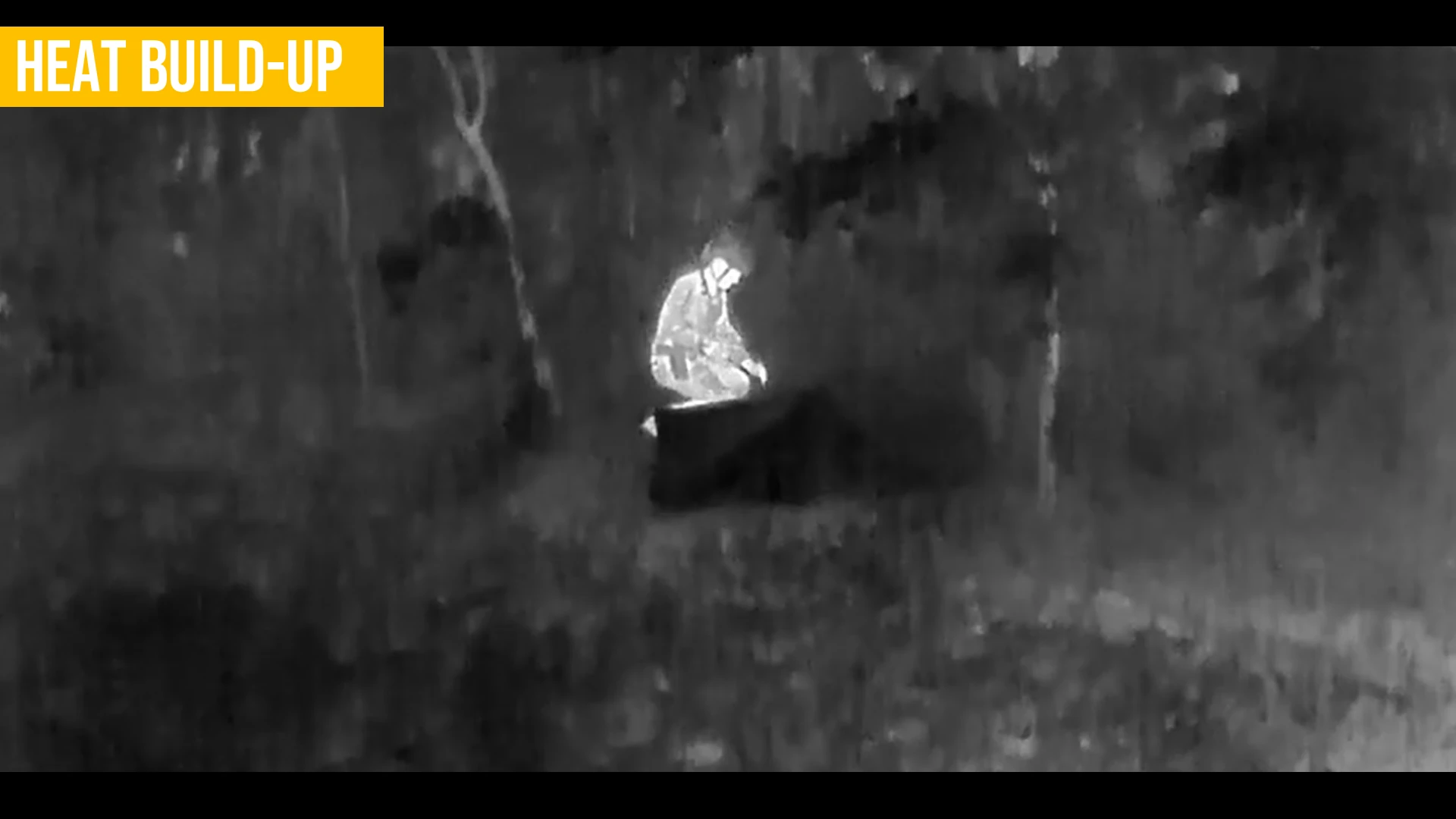

Heat build-up
סרטונים בשקופית
Heat build-up
סרטונים בשקופית

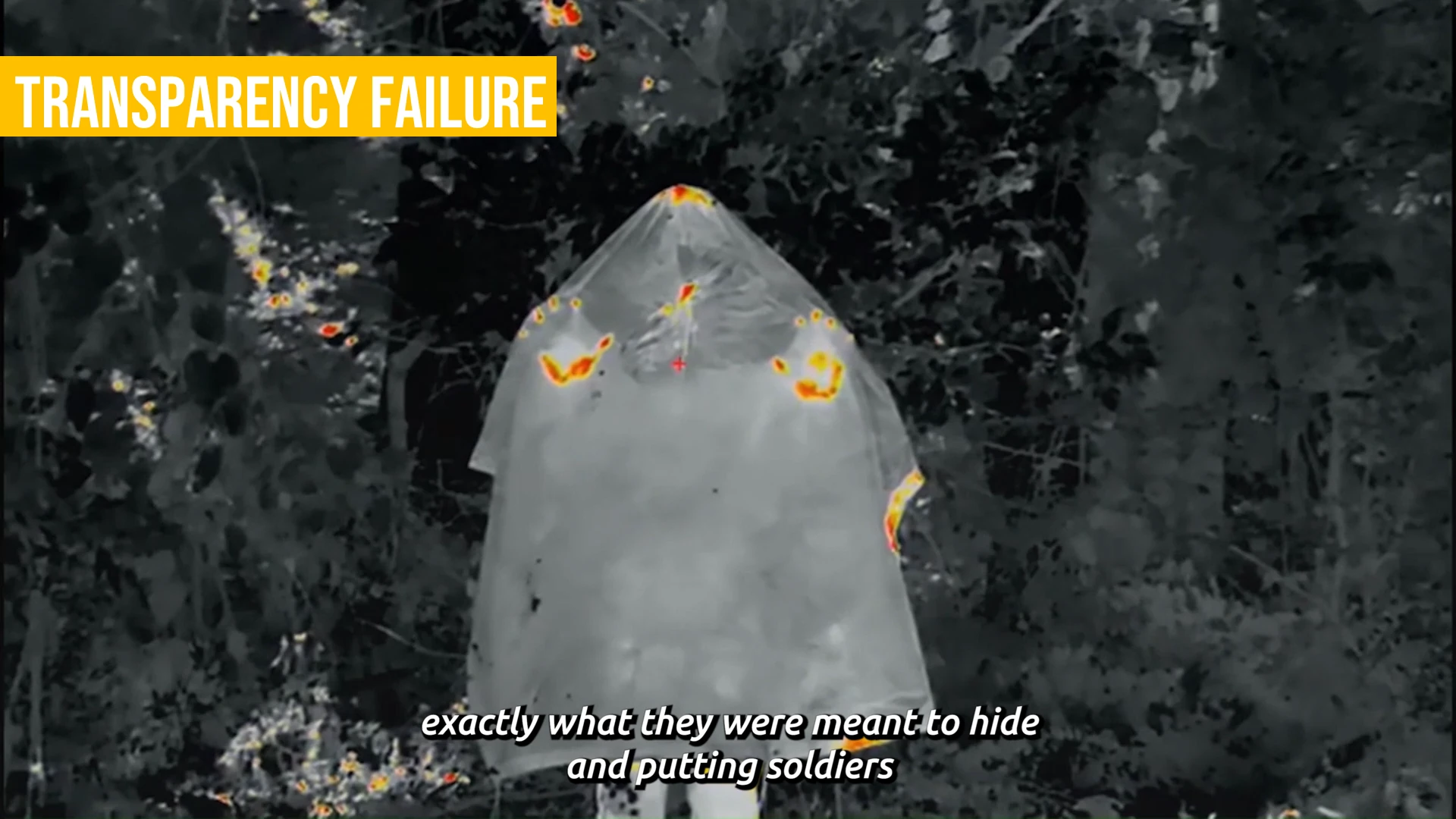

transparency failure
סרטונים בשקופית

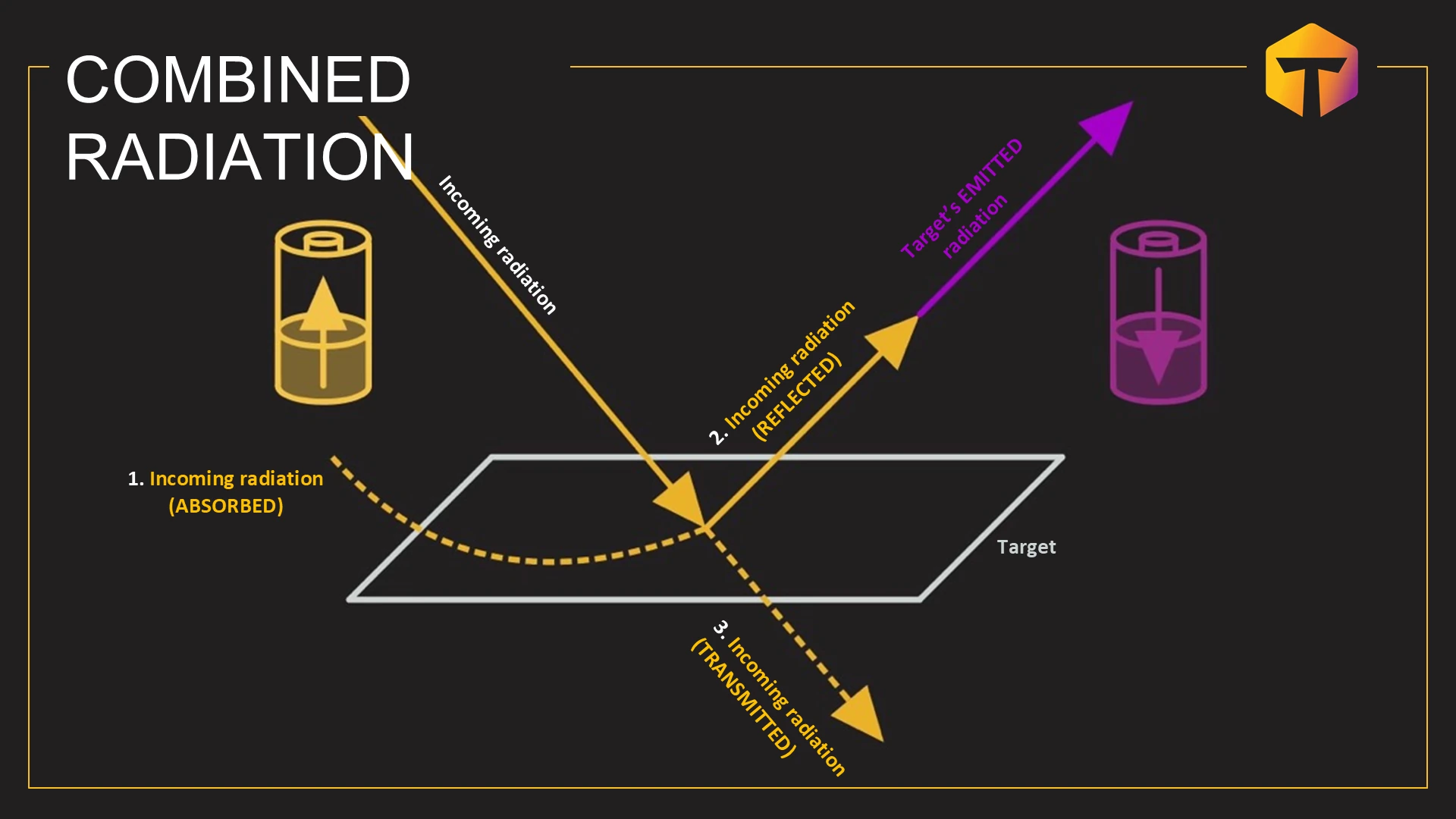

COMBINED RADIATION Target’s EMITTED radiation 2. Incoming radiation (REFLECTED) Incoming r

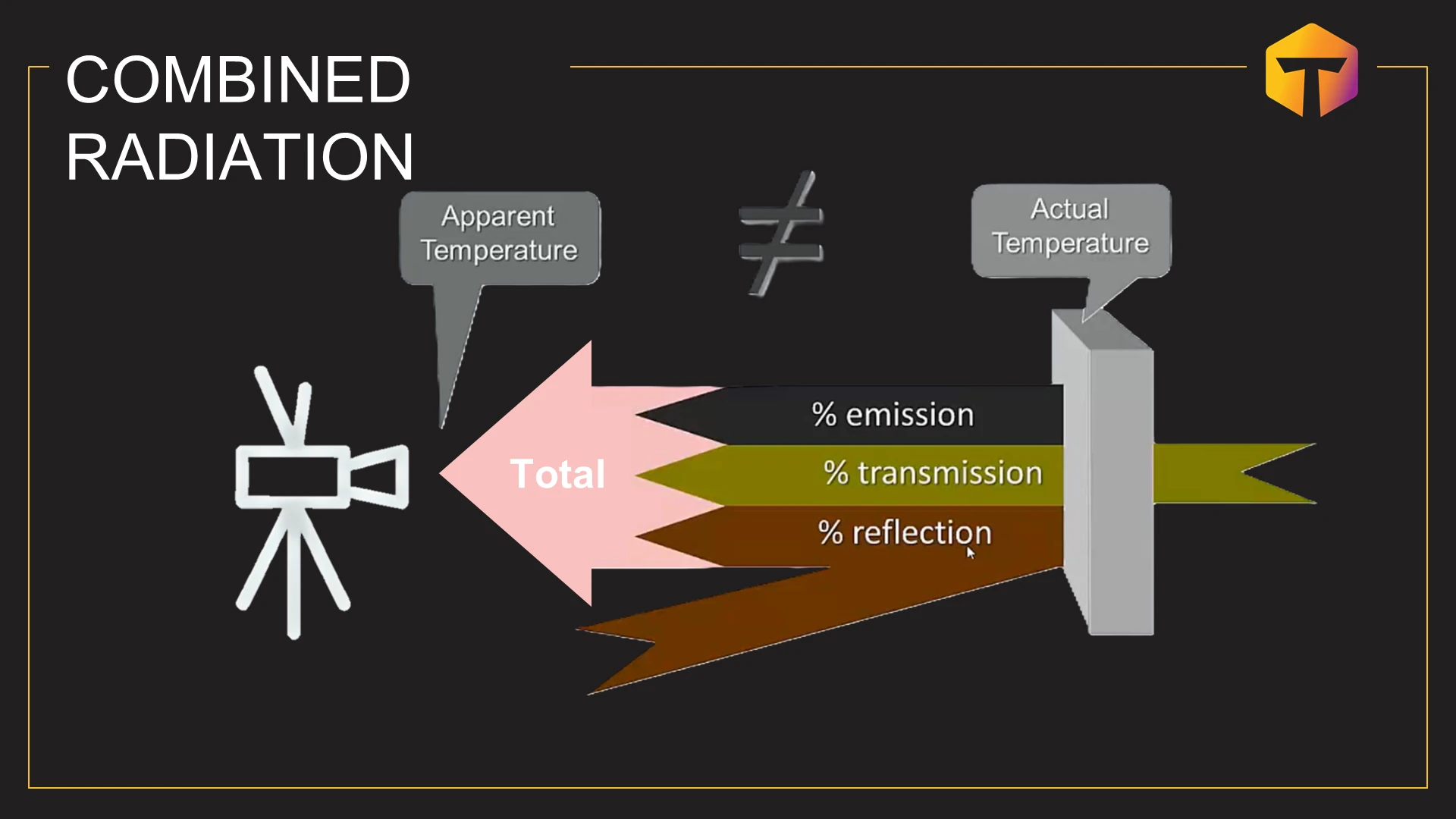

COMBINED RADIATION Total

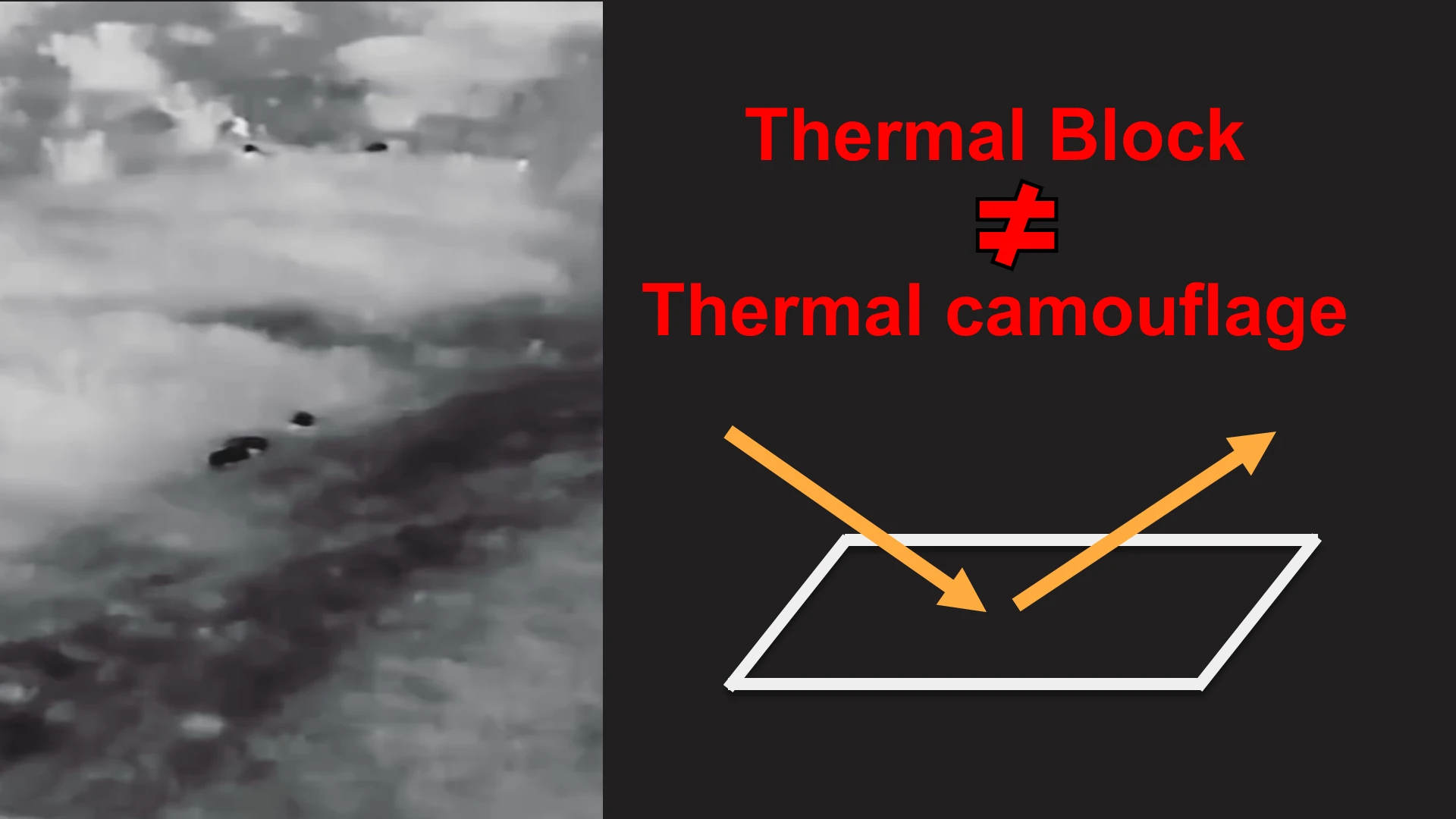

Thermal Block Thermal camouflage
סרטונים בשקופית

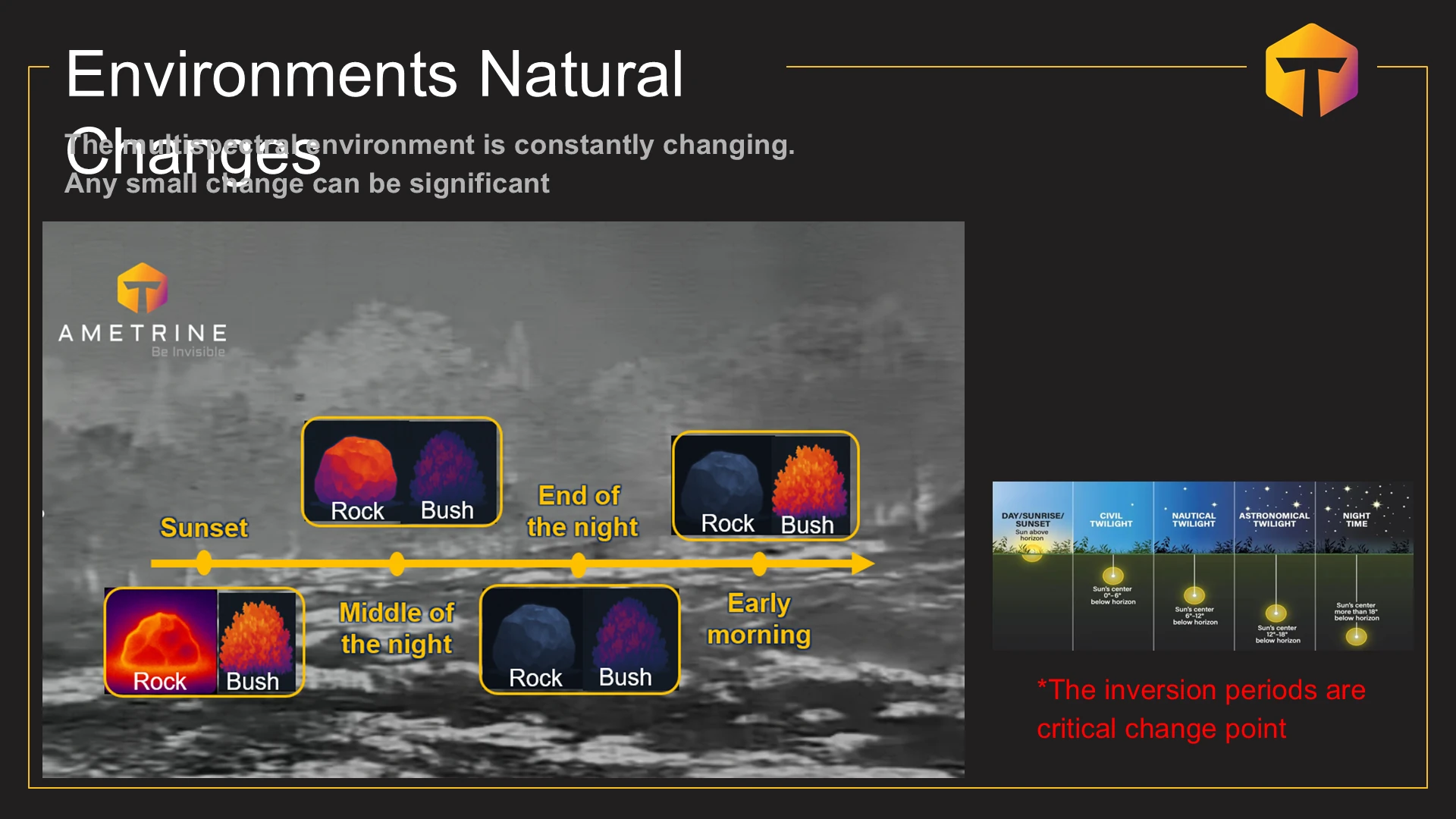

Environments Natural Changes *The inversion periods are critical change point The multispe

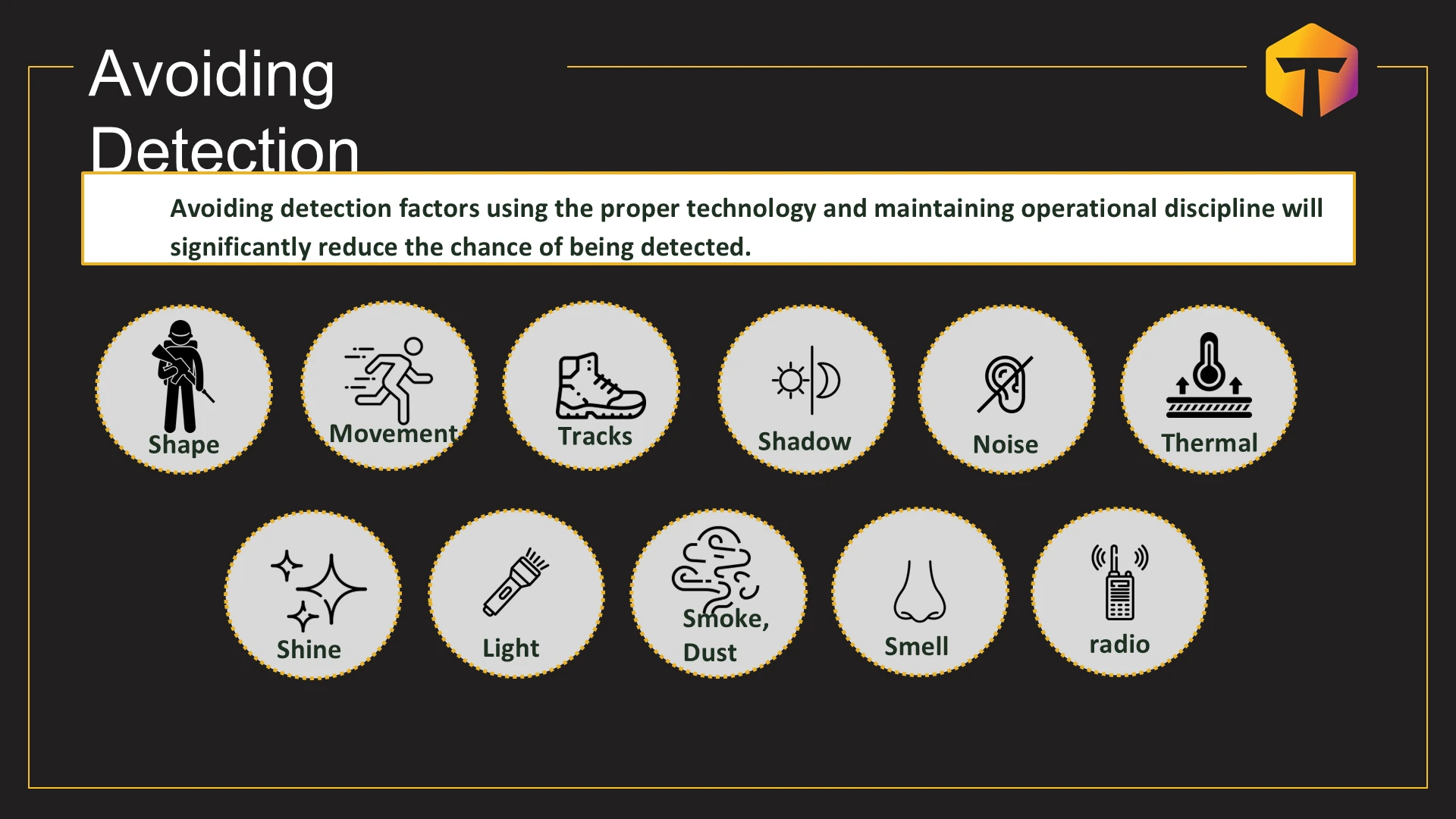

Avoiding Detection Avoiding detection factors using the proper technology and maintaining
What catches our eye?
Movement The human eye is naturally drawn to movement – even slight motion stands out . Mo

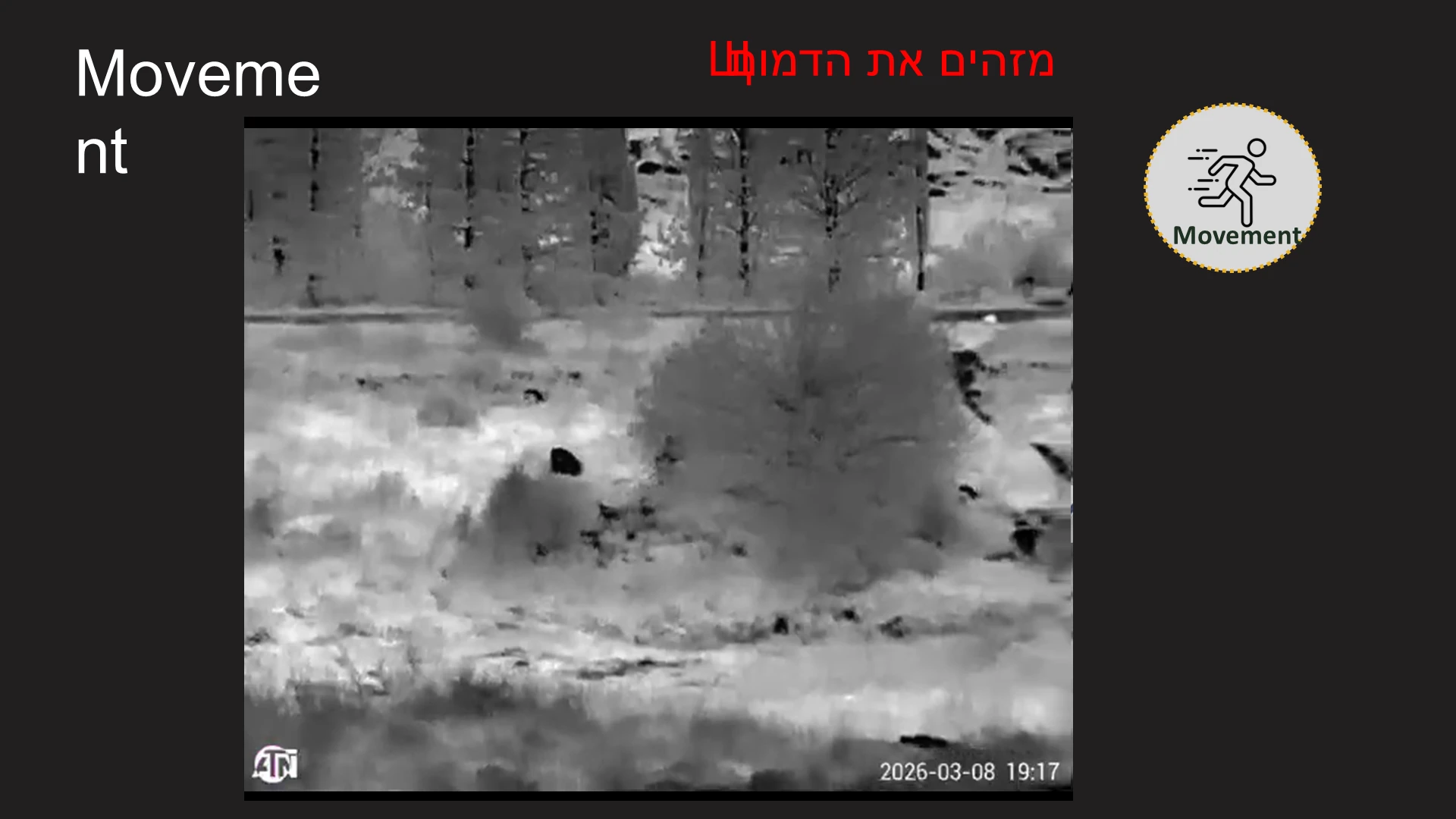

Movement Movement מזהים את הדמות?
סרטונים בשקופית

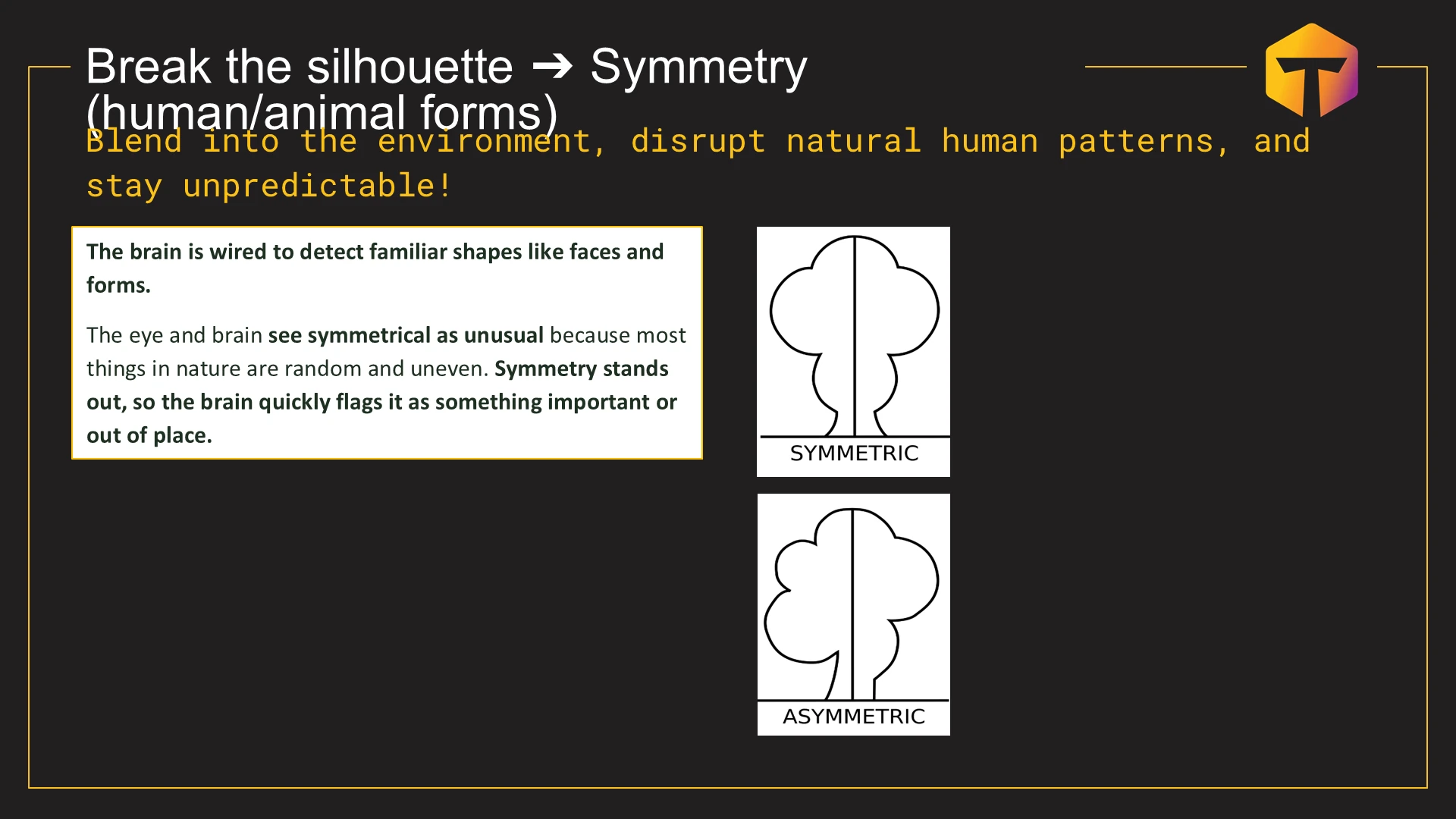

Break the silhouette ➔ Symmetry (human/animal forms) Blend into the environment, disrupt n
Break the silhouette ➔ Straight lines (artificial objects) Blend into the environment, dis
Break the silhouette ➔ Circles Find the circle

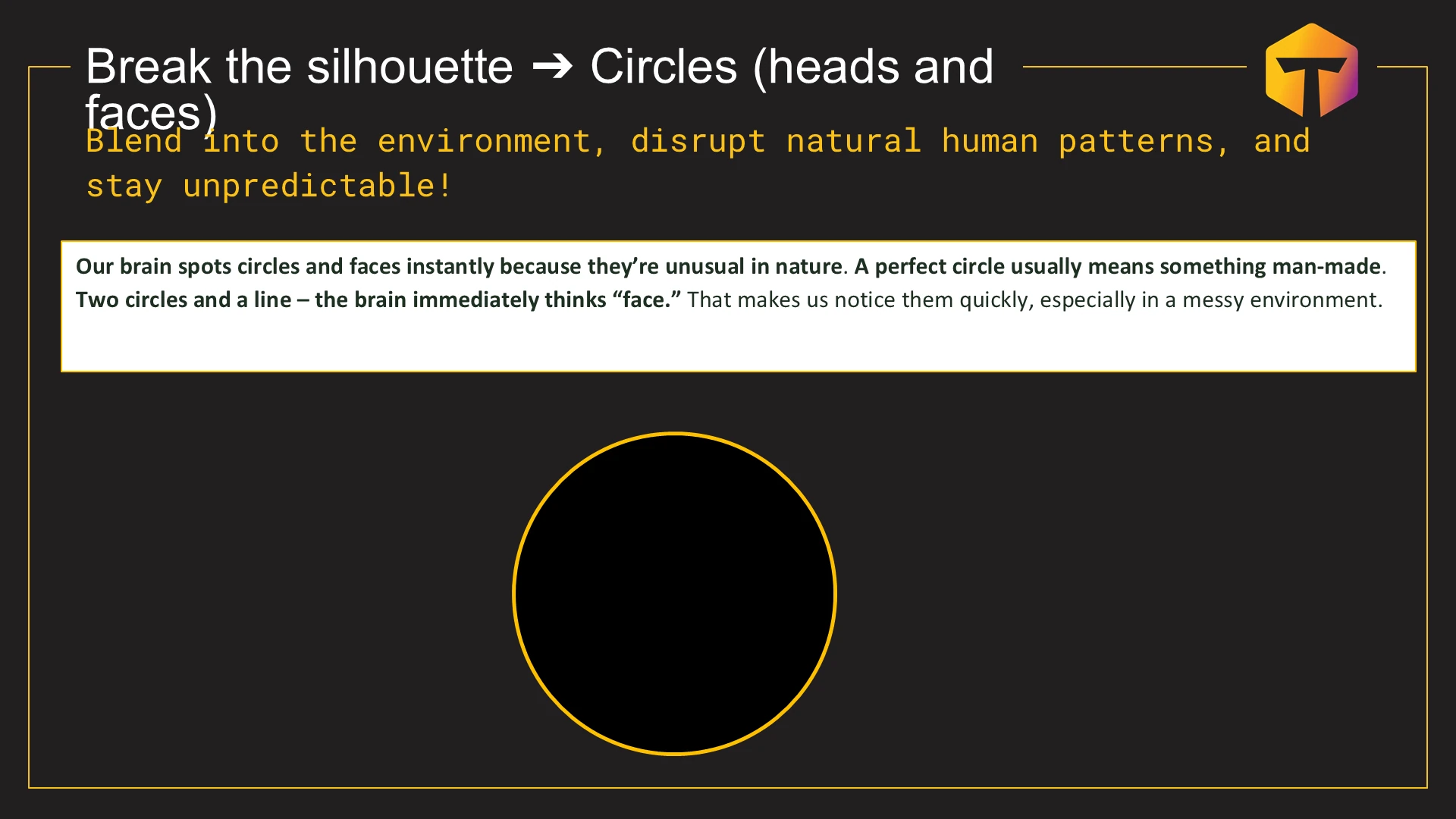

Break the silhouette ➔ Circles (heads and faces) Blend into the environment, disrupt natur

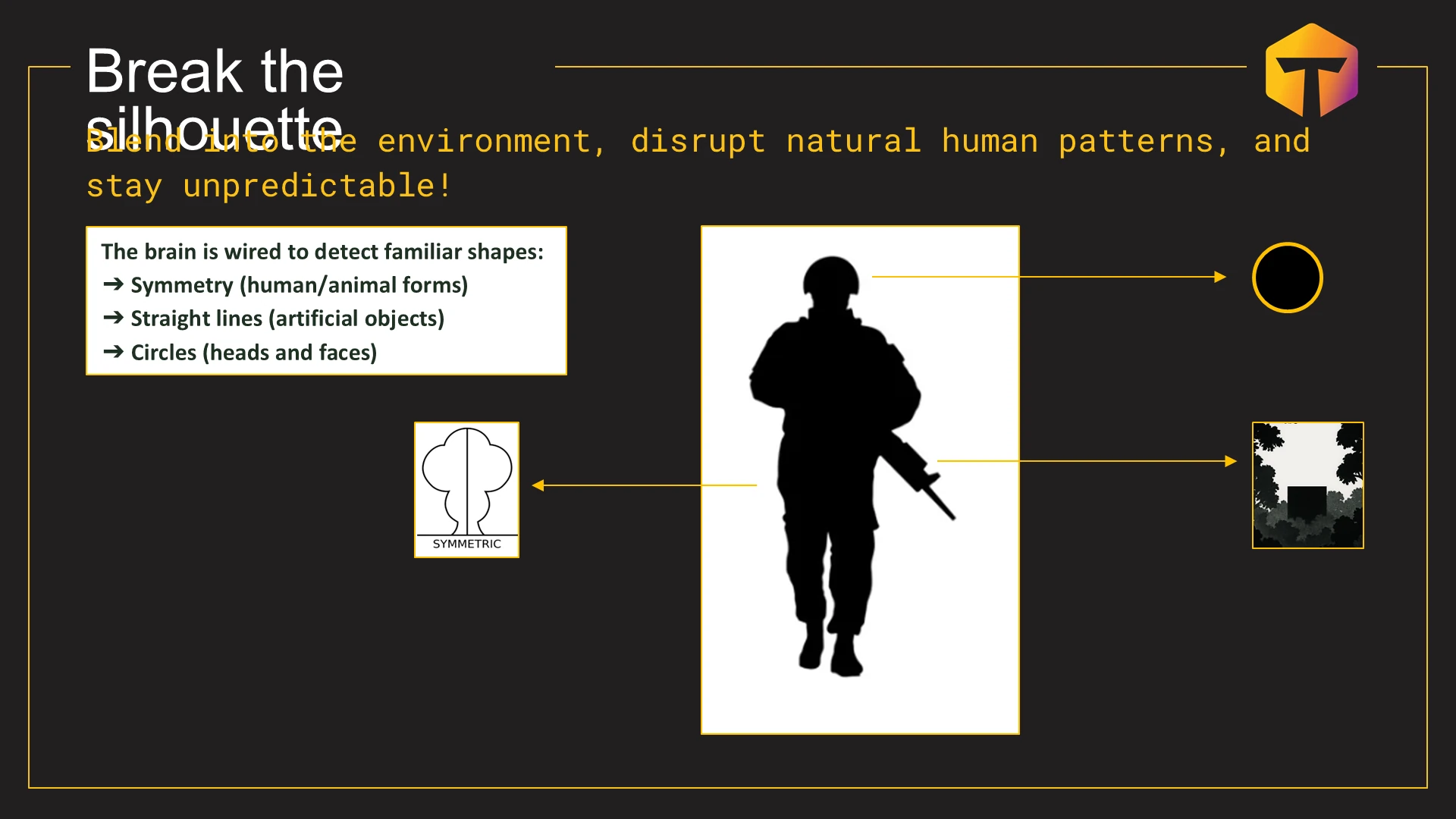

Break the silhouette Blend into the environment, disrupt natural human patterns, and stay

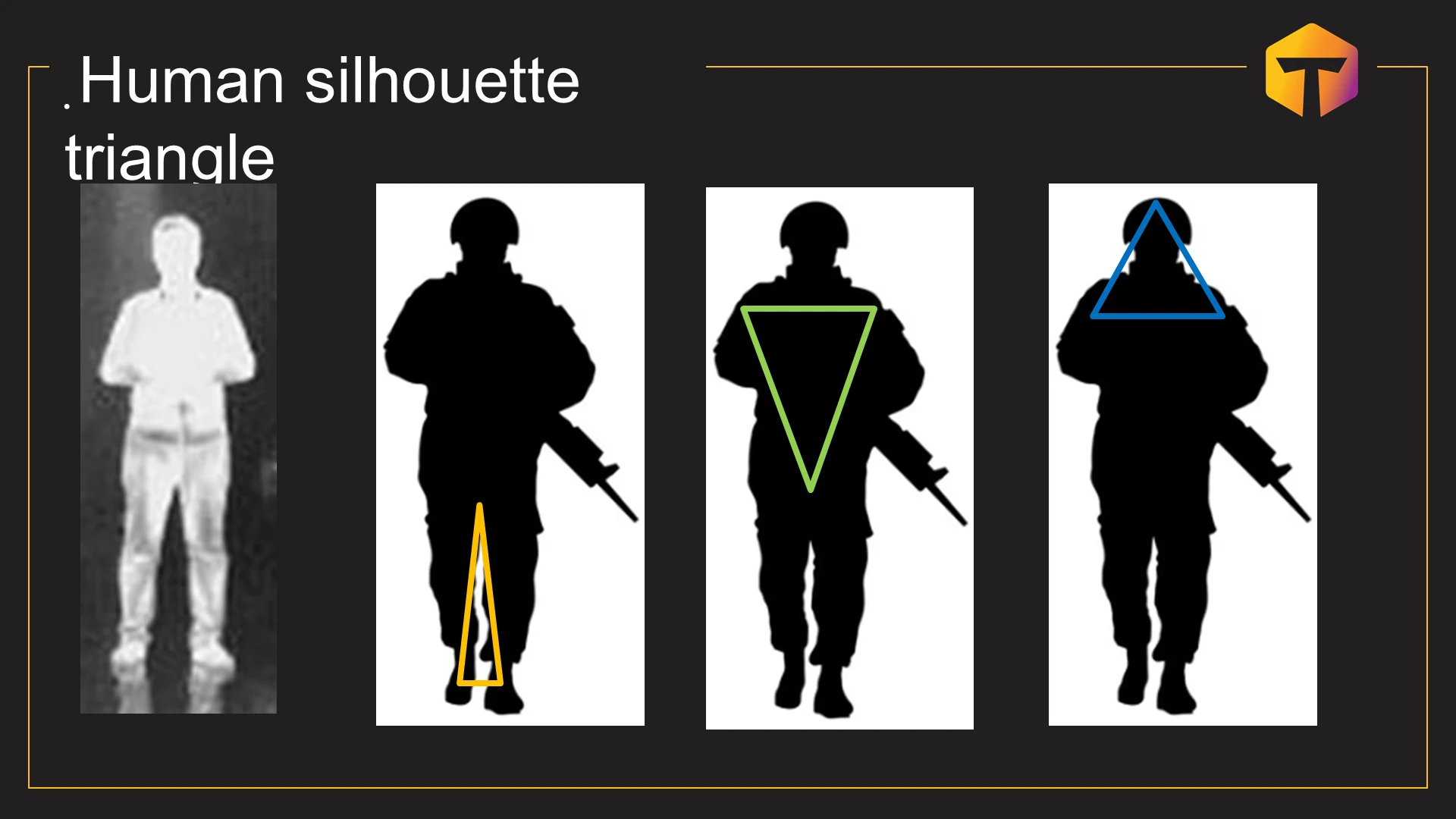

Human silhouette triangle

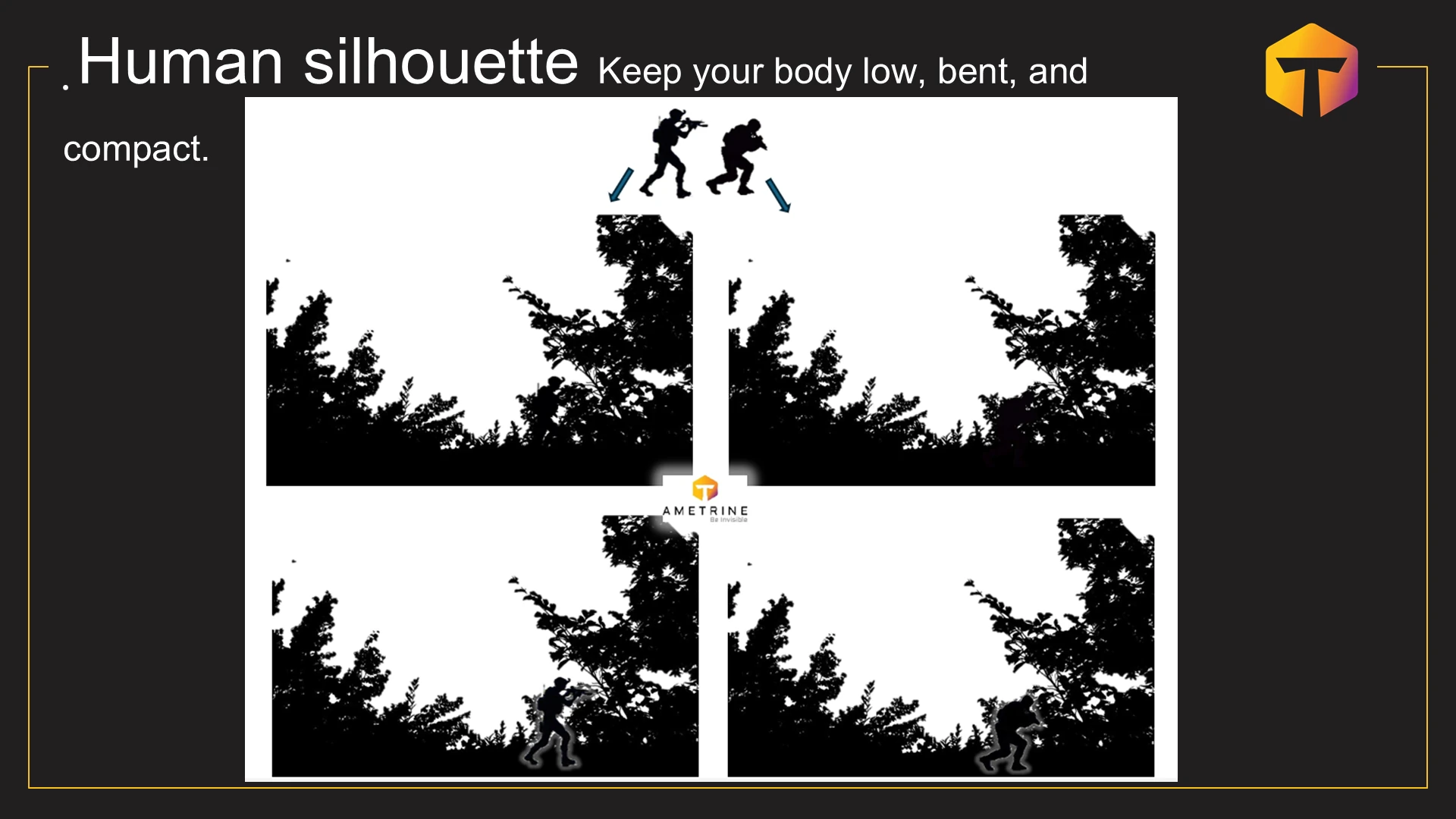

Human silhouette Keep your body low, bent, and compact.

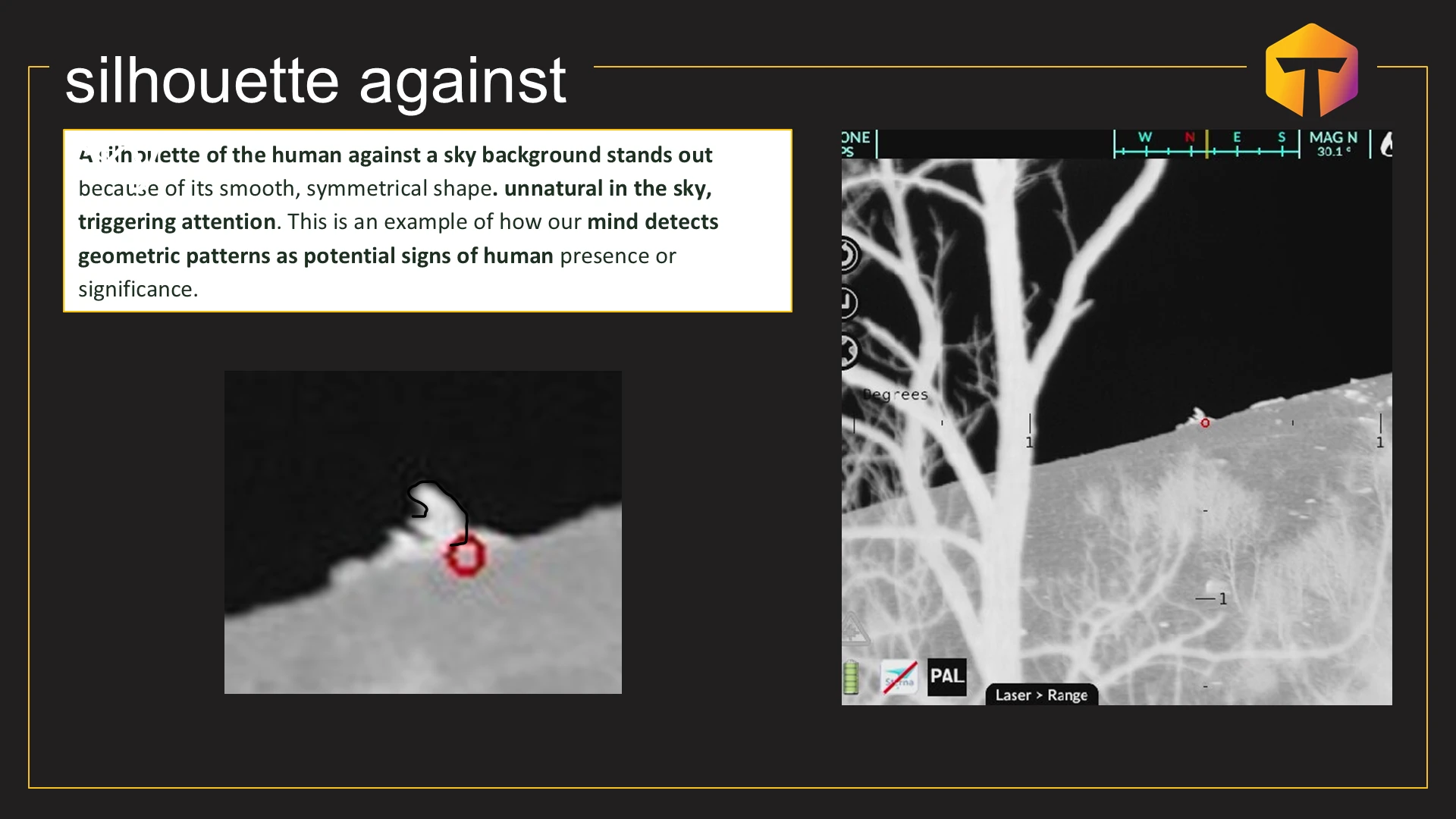

A silhouette of the human against a sky background stands out because of its smooth, symme

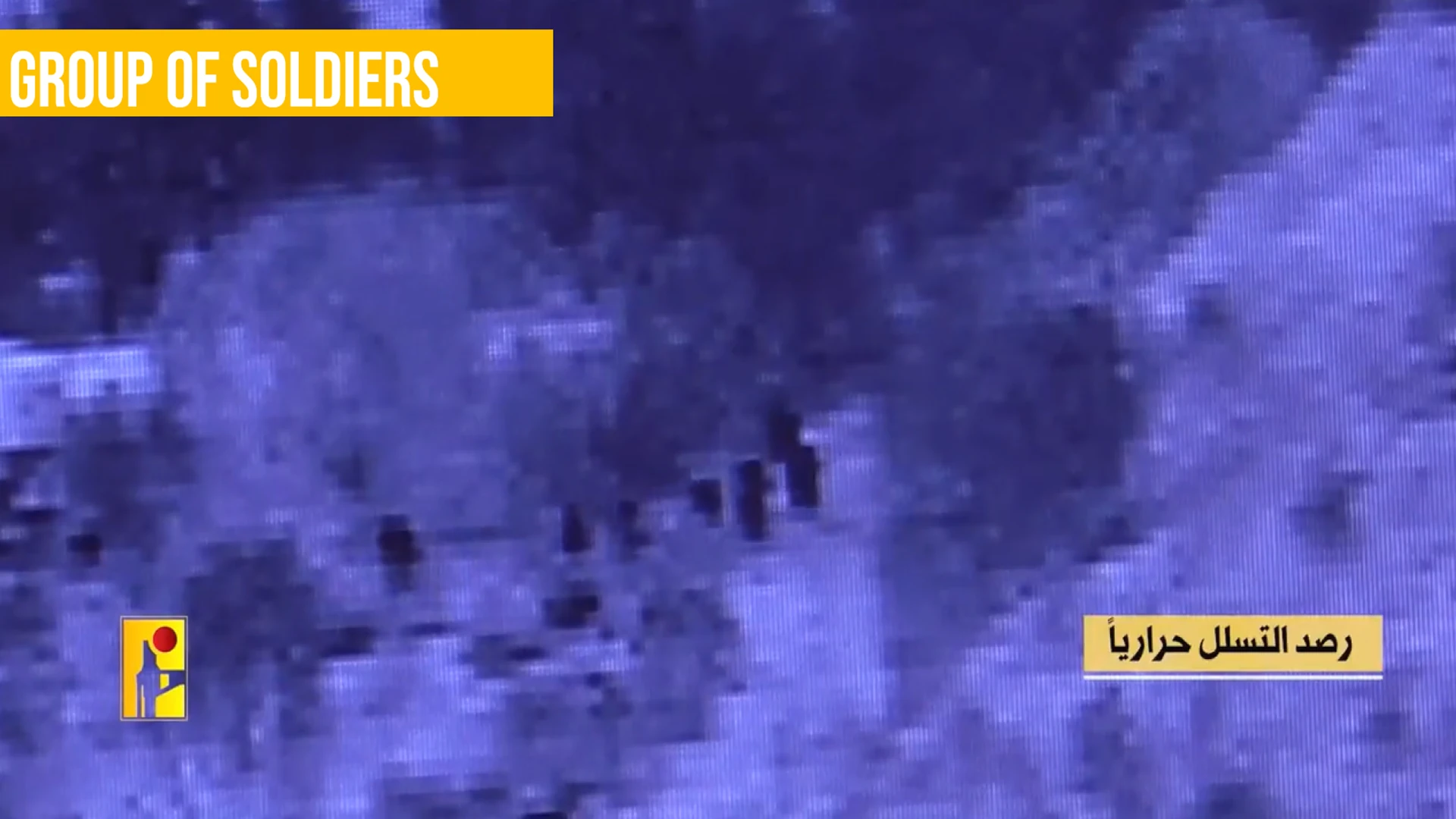

Group of soldiers
Group of soldiers
סרטונים בשקופית

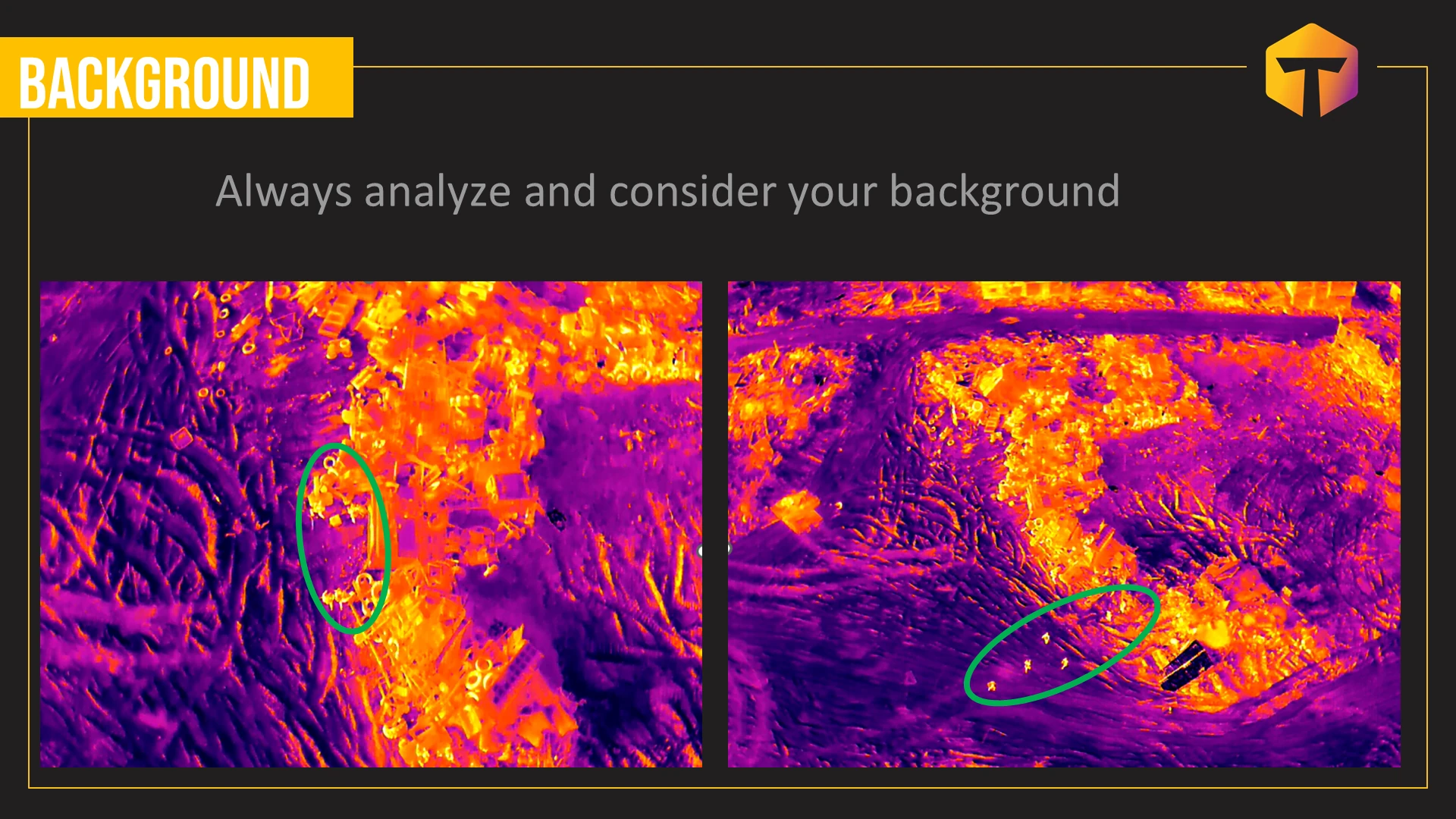

background Always analyze and consider your background

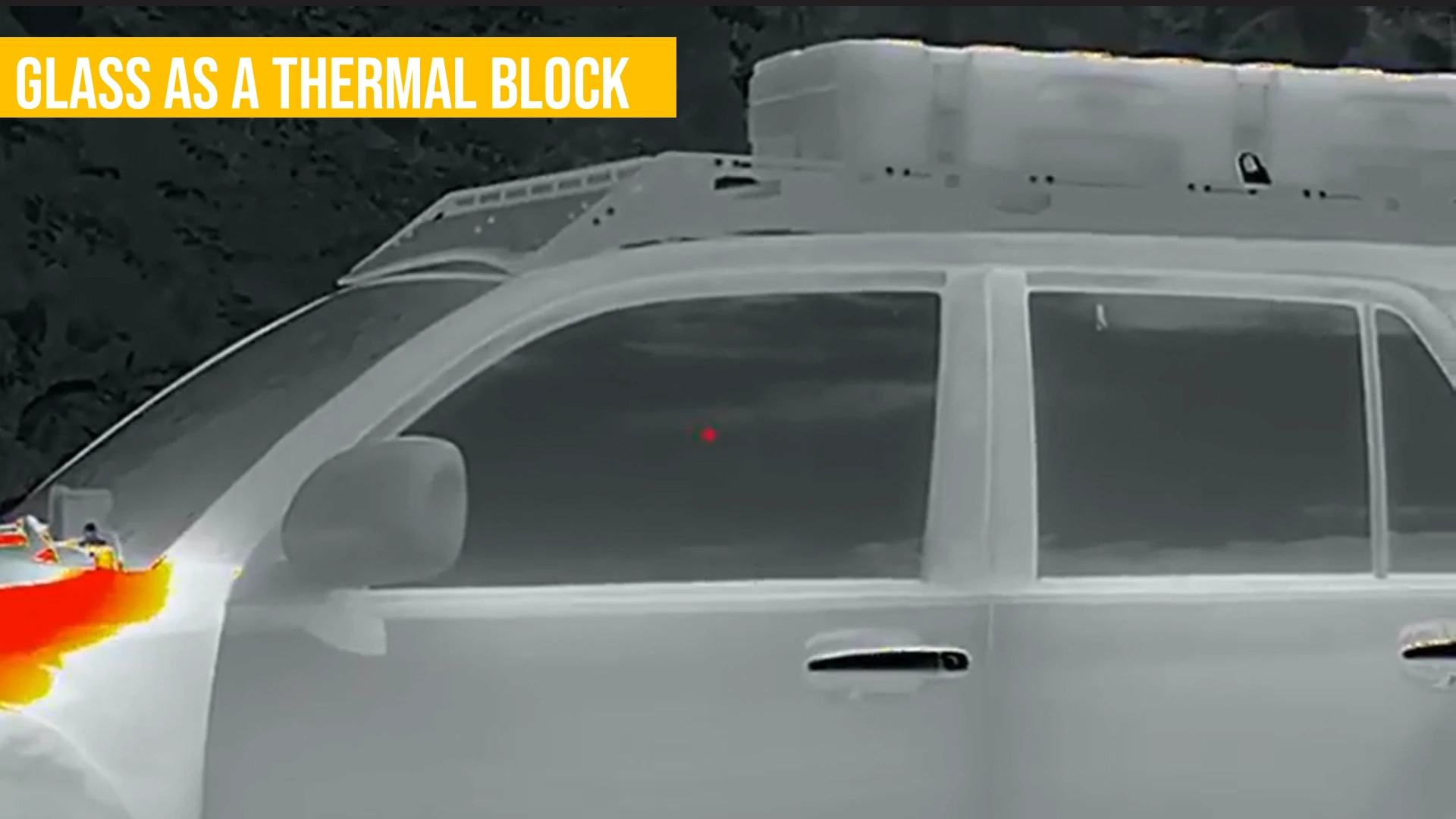

Glass as a thermal Block
סרטונים בשקופית

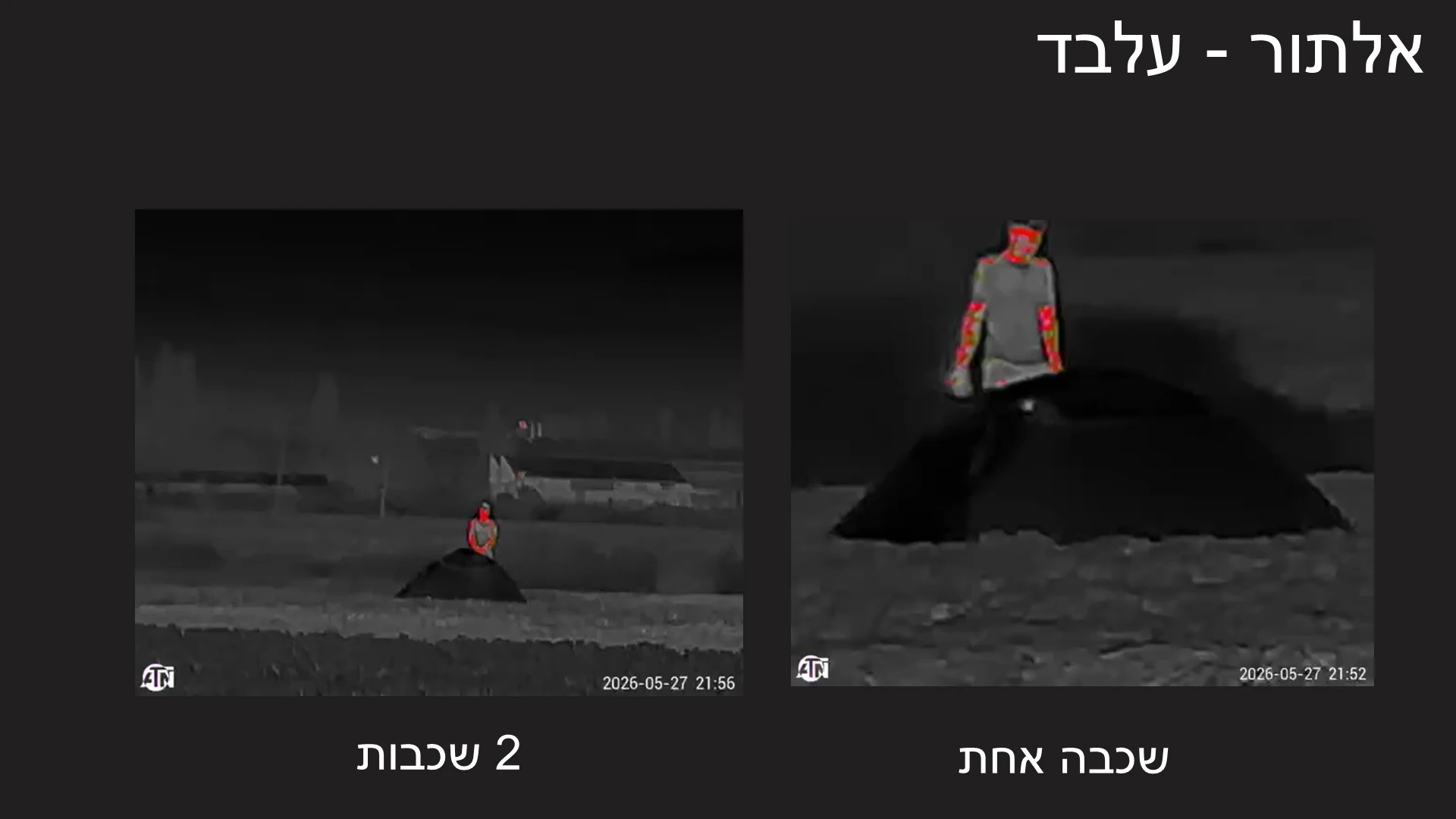

אלתור - עלבד שכבה אחת 2 שכבות
סרטונים בשקופית

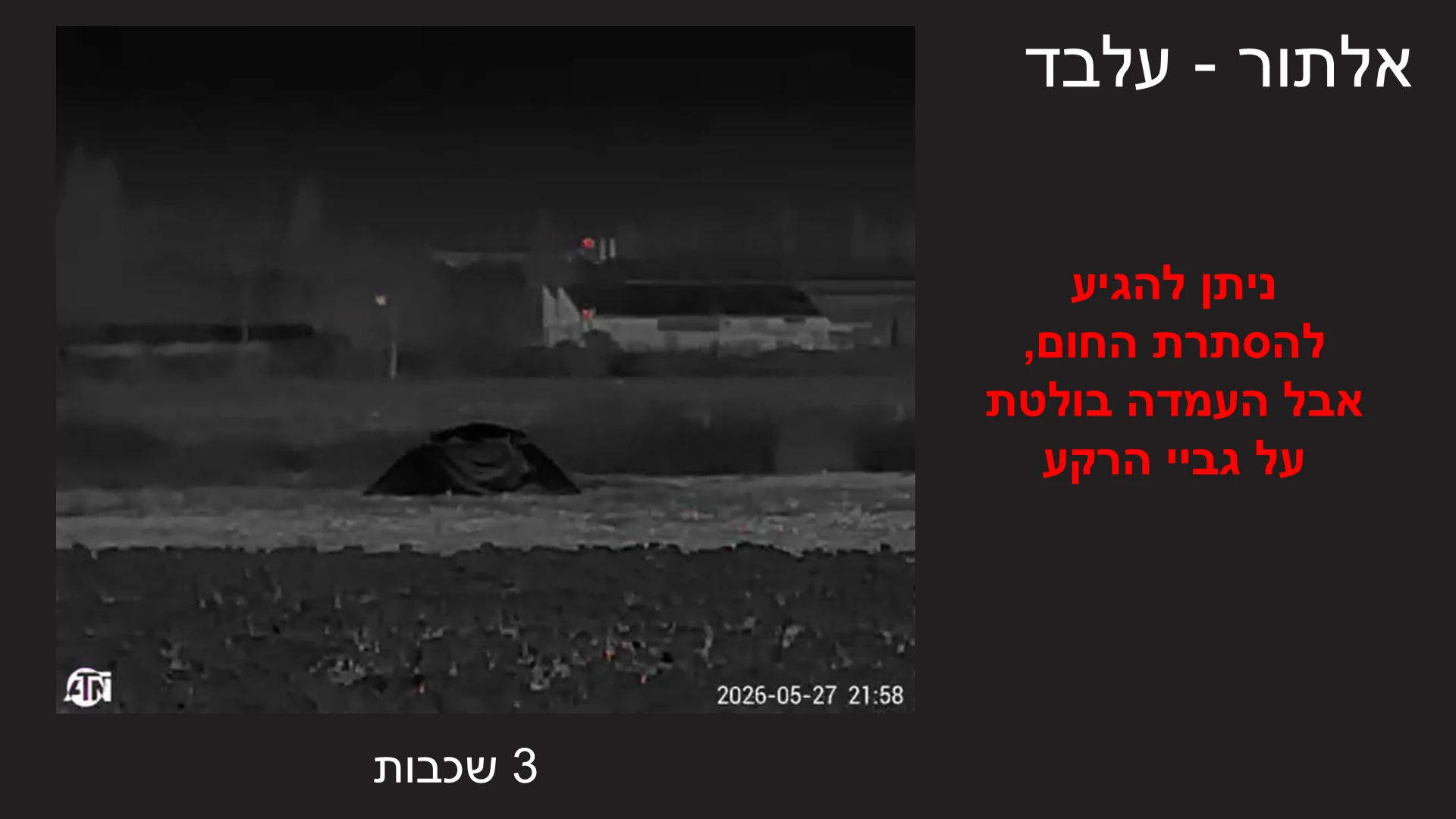

אלתור - עלבד 3 שכבות ניתן להגיע להסתרת החום, אבל העמדה בולטת על גביי הרקע
סרטונים בשקופית

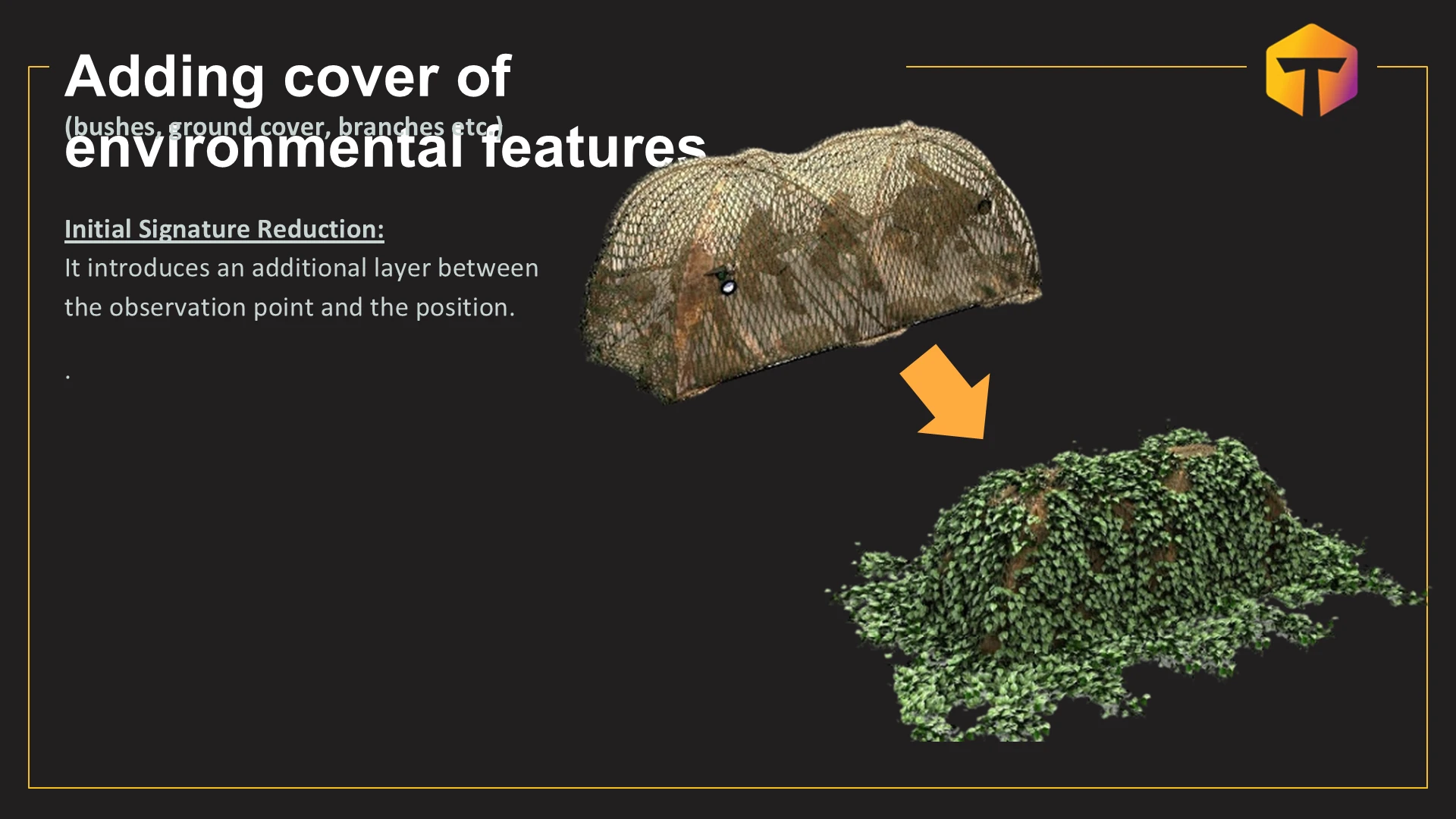

Adding cover of environmental features (bushes, ground cover, branches etc.) Initial Signa
Light Smoke, Noise Thermal NIR
סרטונים בשקופית

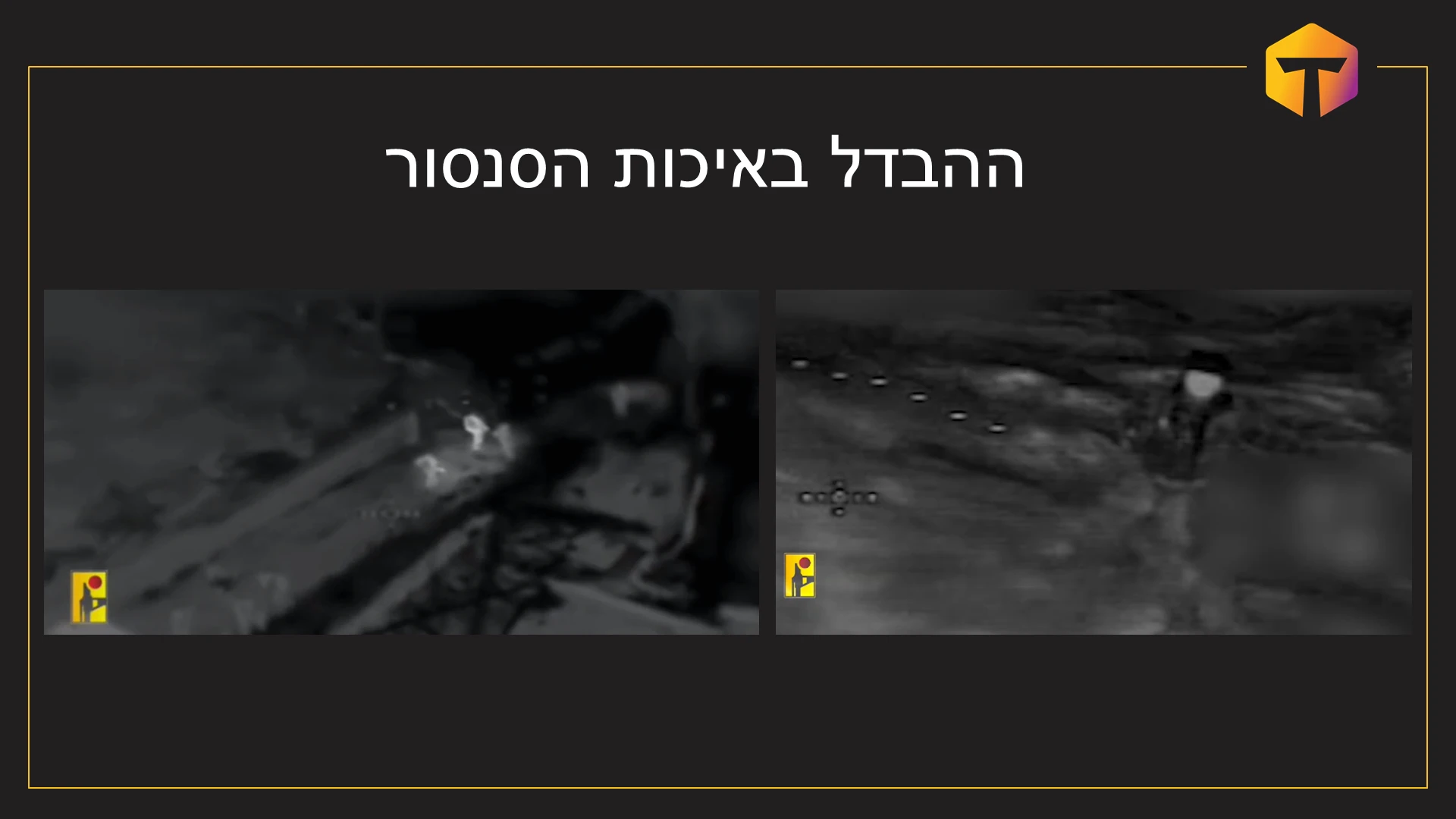

ההבדל באיכות הסנסור

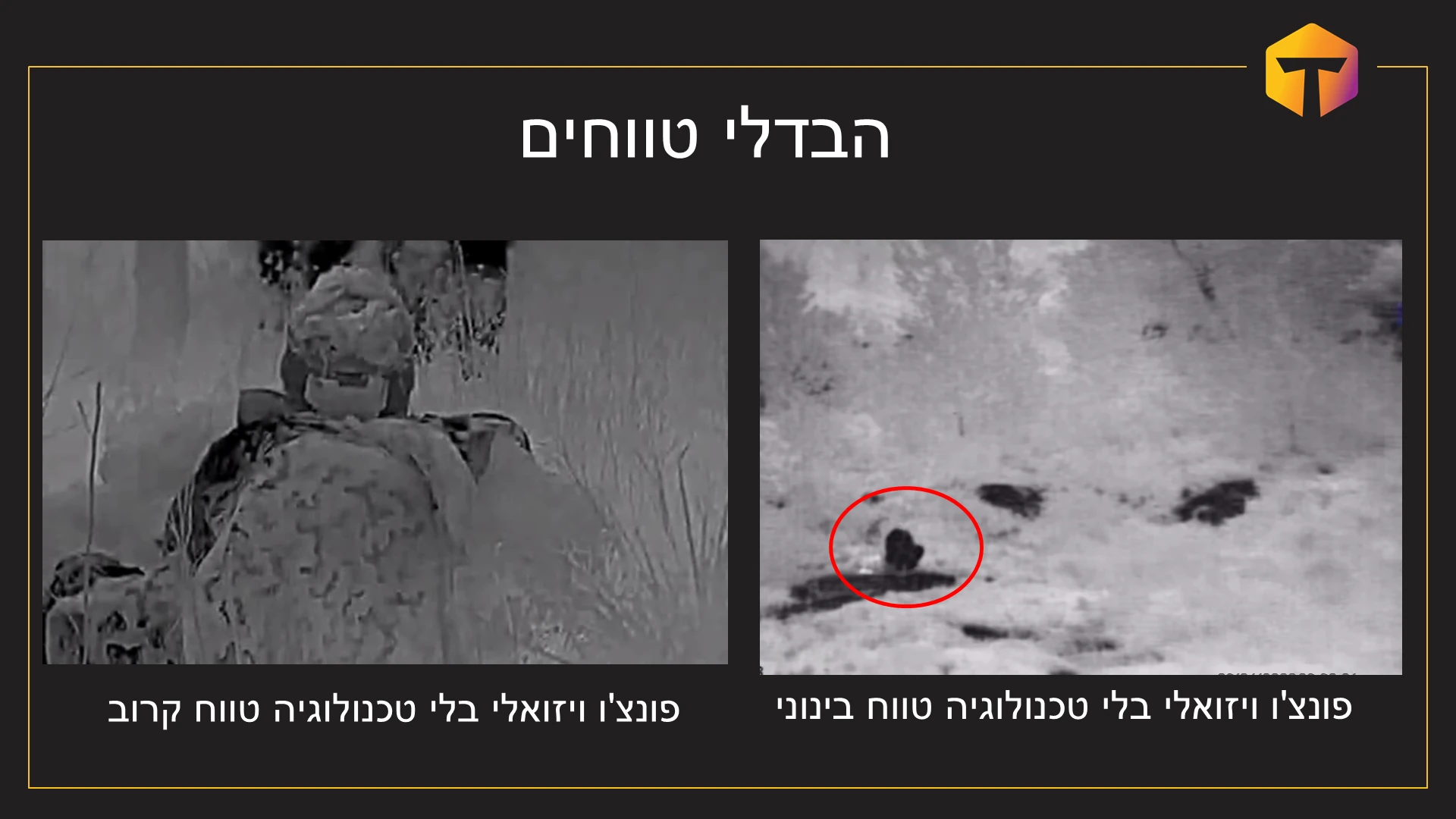

הבדלי טווחים פונצ'ו ויזואלי בלי טכנולוגיה טווח קרוב פונצ'ו ויזואלי בלי טכנולוגיה טווח בינו

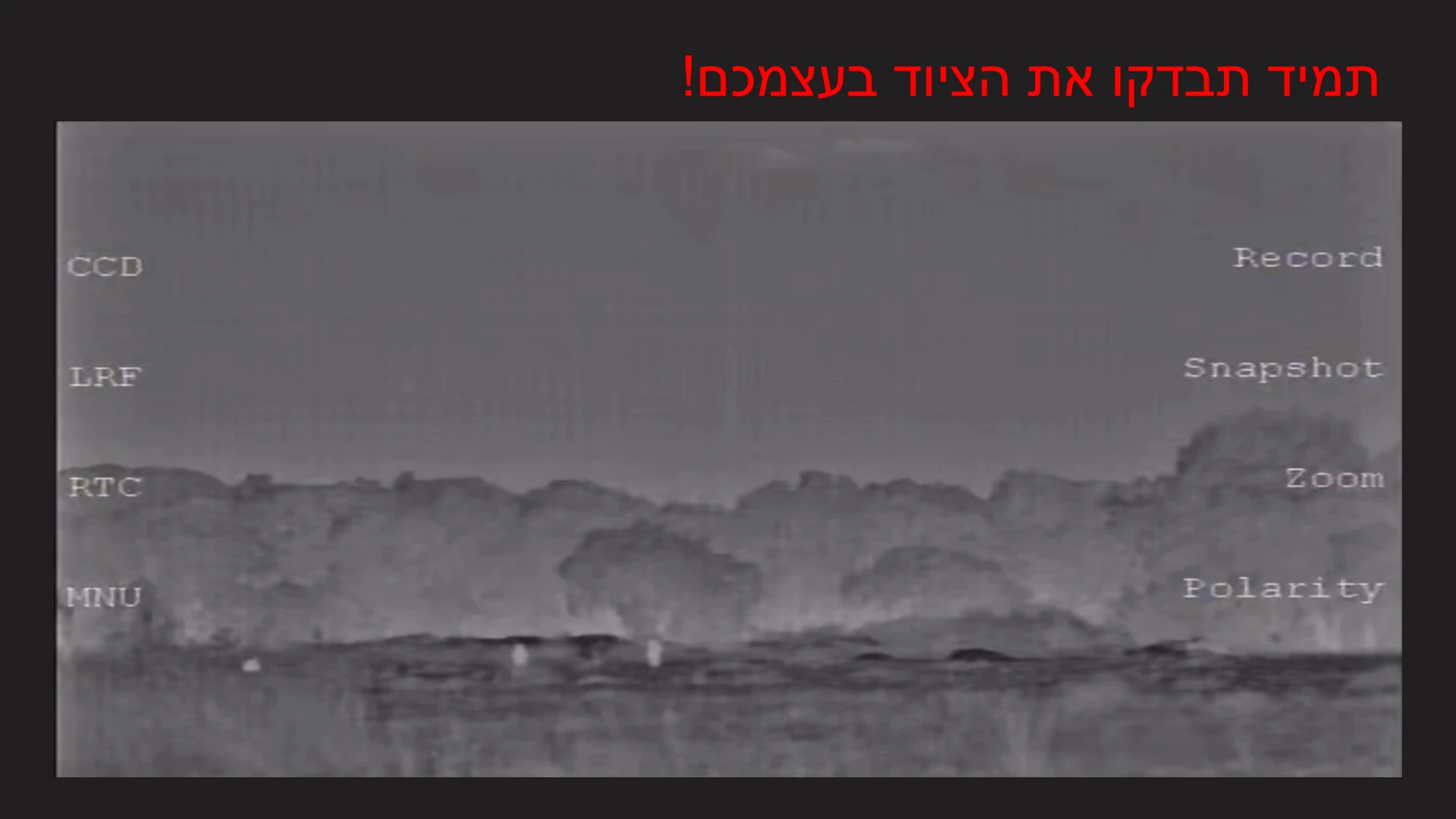

תמיד תבדקו את הציוד בעצמכם!
סרטונים בשקופית

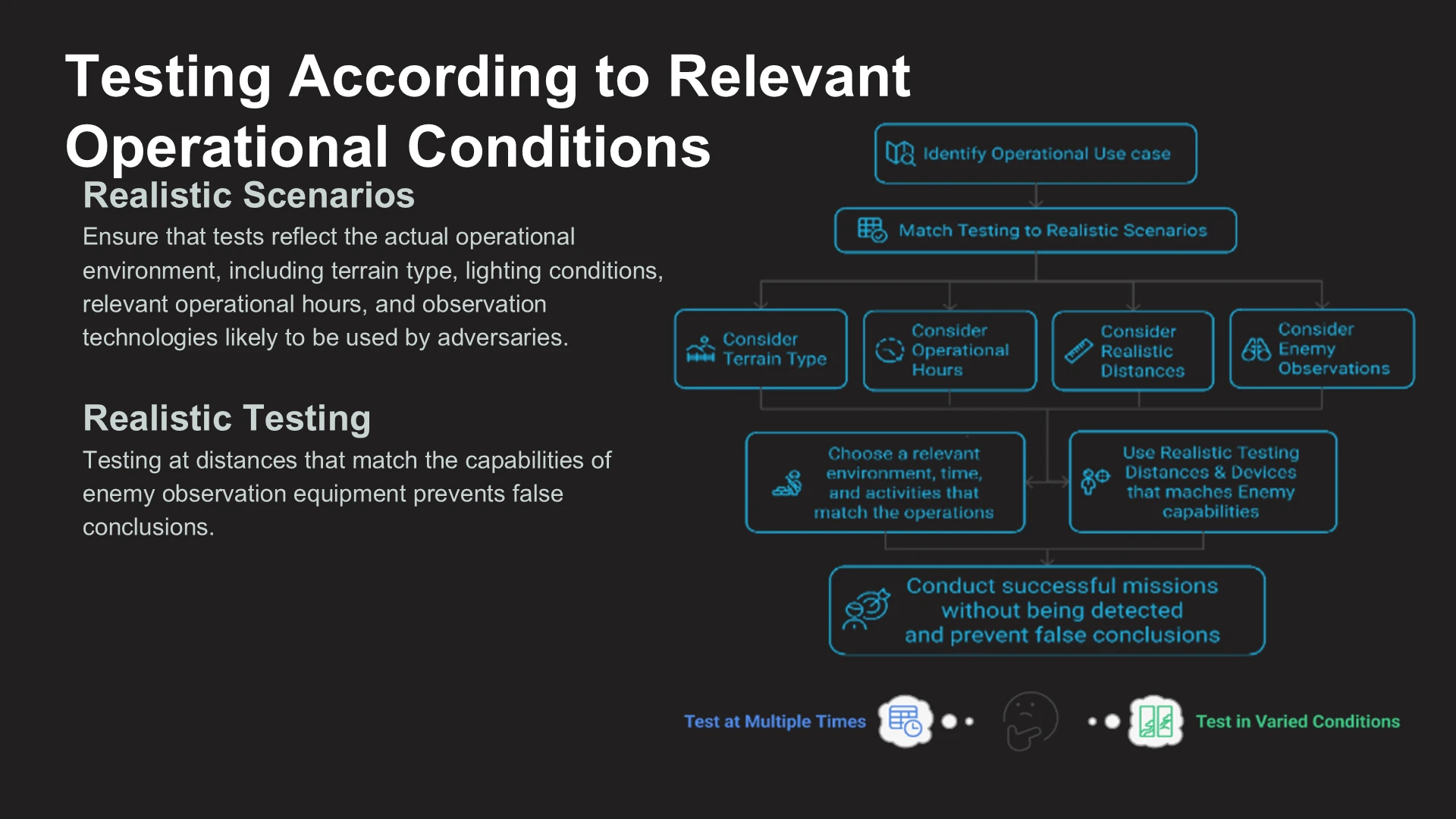

Testing According to Relevant Operational Conditions Realistic Scenarios Ensure that tests
שקופית 51
סרטונים בשקופית
שאלות?
